Produktdetails:
Zahlung und Versand AGB:
|
| Theorie: | Kreiselpumpe | Maximaler Fluss: | 1000m3/h |
|---|---|---|---|
| Maximaler Kopf: | 120M | Druck: | 1.6Mpa |
| Farbe: | Kundenspezifische | Standard-oder Nonstandard: | Standard |
| Name: | Zentrifugale einzelnes Stadiums-horizontale axial aufgespaltete werfende chemische Pumpe | Struktur: | Einstufige Pumpe |
| Kraftstoff: | Elektrisch | Material: | Roheisen-, Roheisen/Edelstahl, A51), Hallo-Crlegierung (A05 |
| Markieren: | horizontal high pressure centrifugal pump,horizontal split case centrifugal pump |
||

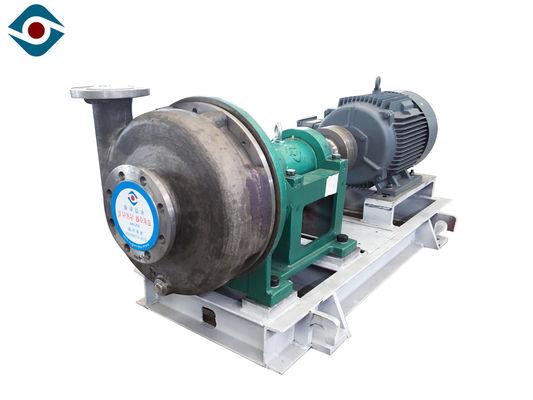

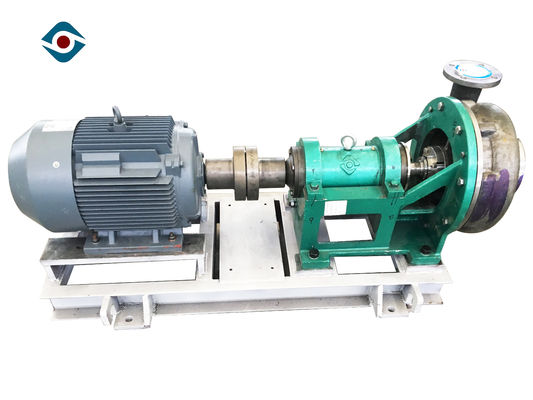

Aufgeteilter Fall-Enden-Saughorizontales Kreiselpumpe-hohe Leistungsfähigkeits-einzelnes Stadium
Struktur
Einzelnes Stadium, einzelner Sog, freitragende Art Chemikalienkreiselpumpe.
sind angebrachte und Mittellinie angebrachte Struktur des Fußes verfügbar; Aufgeteiltes Gehäuse des Radialstrahls.
Lager sind das justierbare Drehteil, das in das Lagergehäuse installiert ist.
Pumpenausgang auf einer Seite Gehäuse.
Gleitringdichtung wird als die Wellendichtung angenommen.
Direct verband nach Greiferart Koppelungen oder flexible Koppelungen.
| *1 | Feststellschraube | *8 | Vizeantreiberkammer | 15 | Vorderer Lagerdeckel | 22 | Ölwanne | *29 | Ärmel |
| 2 | Dichtung | 9 | O-Ring | *16 | Vorderes Lager | 23 | Anpassungsnuß | 30 | Wassersiegelring |
| *3 | Antreibernuß | *10 | Vizeantreiber | 17 | Lagerkörper | 24 | Justierschraube | 31 | Füller |
| 4 | O-Ring | *11 | Verpackungskammer | 18 | Lagerklammer | 25 | Lagerkörperklammer | 32 | O-Ring |
| *5 | Antreiber | 12 | O-Ring | *19 | Hinteres Lager | *26 | Achse | *33 | Schlüssel |
| *6 | Pumpenkörper | 13 | Spülwasserdüse | 20 | Hinterer Lagerdeckel | 27 | Schildabdeckung | ||
| 7 | O-Ring | 14 | Wasserhalteplatte | 21 | Schlüssel | 28 | Stopfbuchse |
Eigenschaften
folgen Sie dem Standard von HG20592-2000PN16Mpa
rostfeste und haltbare horizontale Kreiselpumpe
gegenwärtige allgemeine Struktur: Klammerunterstützung und Form der hinteren Tür
Pumpenkörper nimmt breiten FlussAufbau der Kanäle an
Wartung sicher und bequem
integraler Castingantreiber
passend für hohes Rauminhalt-, Hochviskositäts- und einfacheskristallisationsmedium
Fassen Sie zusammen:
Technischer Parameter
|
Modell |
Trinkwasser-Leistung |
||||||
|
Fluss (m3/h) |
Kopf (M) |
Geschwindigkeit (r/min) |
Maximum Leistungsfähigkeit (%) |
NPSH (NPSHr) m |
Pumpenhauptgewicht Kilogramm |
Wellenkomponente |
|
|
40WD-250 |
8-20 |
15-28 |
1450 |
39 |
0,6 |
141 |
45 |
|
40WD-310 |
8-40 |
23-42 |
1450 |
45 |
1 |
257 |
55 |
|
40WD-350 |
8-45 |
35-54 |
1450 |
37 |
1 |
271 |
55 |
|
50WD-250 |
10-30 |
15-28 |
1450 |
40 |
0,7 |
146 |
45 |
|
50WD-310 |
15-60 |
25-42 |
1450 |
45 |
1,1 |
262 |
55 |
|
50WD-350 |
15-70 |
35-54 |
1450 |
50 |
1,1 |
286 |
55 |
|
50WD-400 |
20-75 |
50-75 |
1450 |
45 |
1,1 |
483 |
70 |
|
65WD-250 |
30-70 |
15-28 |
1450 |
48 |
1,1 |
149 |
45 |
|
65WD-310 |
30-90 |
25-40 |
1450 |
57 |
1,4 |
274 |
55 |
|
65WD-350 |
40-100 |
35-54 |
1450 |
59 |
1,5 |
280 |
55 |
|
65WD-400 |
50-120 |
45-75 |
1450 |
55 |
1,7 |
495 |
70 |
|
65WD-450 |
50-120 |
70-95 |
1450 |
52 |
1,7 |
524 |
70 |
|
80WD-250 |
70-100 |
15-25 |
1450 |
61 |
1,5 |
153 |
45 |
|
80WD-310 |
70-120 |
25-40 |
1450 |
62 |
1,7 |
288 |
55 |
|
80WD-350 |
70-160 |
35-52 |
1450 |
65 |
2,0 |
295 |
55 |
|
80WD-400 |
70-160 |
50-75 |
1450 |
62 |
2,0 |
500 |
70 |
|
80WD-450 |
70-160 |
70-95 |
1450 |
60 |
2,0 |
539 |
70 |
|
100WD-310 |
100-150 |
20-38 |
1450 |
65 |
1,9 |
293 |
55 |
|
100WD-350 |
100-220 |
35-50 |
1450 |
65 |
2,5 |
299 |
55 |
|
100WD-400 |
100-220 |
40-72 |
1450 |
65 |
2,5 |
529 |
70 |
|
125WD-310 |
120-260 |
18-36 |
1450 |
67 |
2,8 |
304 |
55 |
|
125WD-350 |
120-300 |
35-50 |
1450 |
68 |
3,2 |
307 |
55 |
|
125WD-400 |
140-350 |
45-70 |
1450 |
70 |
3,4 |
559 |
70 |
|
125WD-450 |
150-360 |
65-90 |
1450 |
67 |
3,6 |
741 |
80 |
|
150WD-310 |
200-400 |
18-35 |
1450 |
72 |
3,8 |
332 |
55 |
|
150WD-350 |
200-450 |
15-48 |
1450 |
75 |
4,2 |
333 |
55 |
|
150WD-400 |
200-450 |
40-65 |
1450 |
73 |
4,2 |
597 |
70 |
|
150WD-450 |
200-500 |
60-80 |
1450 |
67 |
4,5 |
753 |
80 |
|
200WD-350 |
300-600 |
28-47 |
1450 |
79 |
5 |
583 |
70 |
|
200WD-430 |
300-650 |
50-65 |
1450 |
75 |
5,2 |
765 |
80 |
|
250WD-350 |
400-900 |
26-45 |
1450 |
79 |
6,5 |
850 |
80 |
|
250WD-430 |
400-900 |
50-61 |
1450 |
75 |
6,5 |
910 |
90 |

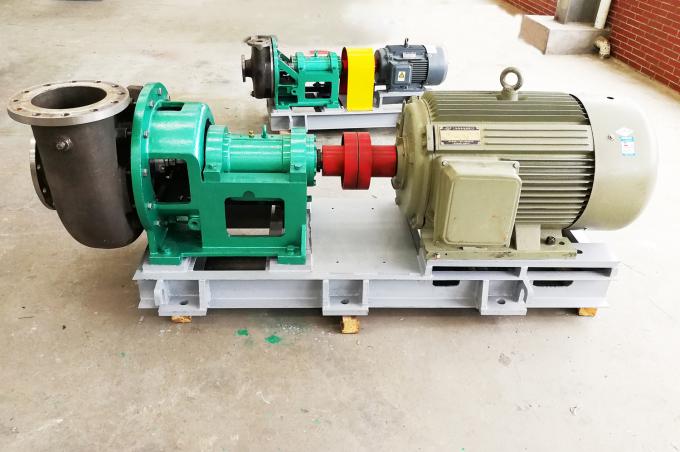

Details
Anwendung von Feldern

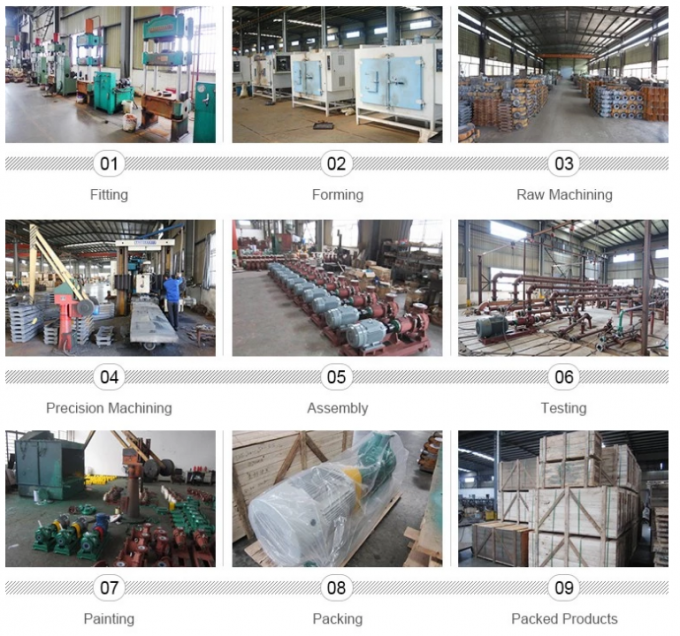

Prozess
Ist unten der Prozess von, wie man einen konkurrenzfähigen Preis chemische Pumpen horizontale zentrifugale Pumpen des chemischen Prozesses, es hilft Ihnen den, Erzeugnisprozeß offenbar zu kennen herstellt.
