Produktdetails:
Zahlung und Versand AGB:
|
| Theorie: | Kreiselpumpe | Fluss: | 8-1000m3/h |
|---|---|---|---|
| Leiter: | 15-120m | Druck: | 1.6Mpa |
| Liquid: | Säure und Alkali | Marke: | Chengdu-yongyi |
| Farbe: | Kundenspezifische | OEM: | willkommen |
| Schmierung: | Fett und Öl | ||
| Hervorheben: | horizontale Hochdruckkreiselpumpe,Industrielle Kreiselpumpen |
||
Horizontale einzelnes Stadiums-Kreiselpumpe, elektrische zentrifugale chemische Pumpe
Technische Daten
|
Modell: WD-Reihenkreiselpumpe |
Antreiber-Art: geschlossene Hälfte offen |
| Entladungs-Größe: 40mm~200mm | Einlass-Größe: 50mm~250mm |
| Kapazität: 8 | 800 m-³ /h | Kopf: 10 | 90 m |
| Maximale Leistungsfähigkeit: 70% | Erlaubte maximale Teilchengröße: 20 Millimeter |
| Dichtungs-Art: Gleitringdichtung/dynamische Dichtung/Dichtungsring | U/min: 1450 r/min |
Produkt-Beschreibung
WD-Reihenpumpen sind horizontale korrosionsbeständige Kreiselpumpen, mit geräumigem Antreiberflusskanal und überlegener hydraulischer Leistung. Das hintere Leichentuch des Antreibers wird mit hinterem Blatt ausgerüstet, das Mediendurchsickern verringern kann. Um die Leistung der Pumpe wieder herzustellen wenn Flussdurchgangskomponenten und korrodierter getragen werden, axialer Justierkörper wird ausgerüstet um den Raum zwischen Antreiber und Pumpenkörper zu justieren. Variable Arten der Welle versiegeln (einschließlich Gleitringdichtung, dynamische Dichtung + Dichtungsring, dynamische Dichtung + K-artige Dichtung) werden angenommen, um die Wellendichtungsbedingungen für das Tragen von variablen Medien zu erfüllen
Struktur
| *1 | Feststellschraube | *8 | Vizeantreiberkammer | 15 | Vorderer Lagerdeckel | 22 | Ölwanne | *29 | Ärmel |
| 2 | Dichtung | 9 | O-Ring | *16 | Vorderes Lager | 23 | Anpassungsnuß | 30 | Wassersiegelring |
| *3 | Antreibernuß | *10 | Vizeantreiber | 17 | Lagerkörper | 24 | Justierschraube | 31 | Füller |
| 4 | O-Ring | *11 | Verpackungskammer | 18 | Lagerklammer | 25 | Lagerkörperklammer | 32 | O-Ring |
| *5 | Antreiber | 12 | O-Ring | *19 | Hinteres Lager | *26 | Achse | *33 | Schlüssel |
| *6 | Pumpenkörper | 13 | Spülwasserdüse | 20 | Hinterer Lagerdeckel | 27 | Schildabdeckung | ||
| 7 | O-Ring | 14 | Wasserhalteplatte | 21 | Schlüssel | 28 | Stopfbuchse |
Antreiber-Eigenschaften
1) Der Antreiber ist als offener Antreiber, halb offener Antreiber, Turbulenzantreiber und geschlossener Antreiber entworfen.
2) Der geschlossene Antreiber ist als Breitflussantreiber entsprechend dem Prinzip des Mehrphasen- Flusses entworfen, der zum Durchgang des festen Mediums nützlich ist, ohne zu verstopfen
3) Der Antreiber ist mit hinteren Blättern entworfen, und die Frontrückseitenblätter werden benutzt, um das Medium an in Richtung zum Pumpeneinlaß zurück fließen zu verhindern.
4) Die Blätter werden benutzt, um den axialen Durchsickerndruck zu verringern und die axiale Kraft zu balancieren.
5) Der Antreiber wird an der Welle mit einem konischen Sitz für einfache Versammlung und Zerlegung angebracht.
6) Der Antreiber wird mit Antreibernuß und -Feststellschraube befestigt.
Anwendung
Sie ist im Erdöl, chemische Industrie, Gummi, Leder, Lebensmittelindustrie, Fett, Kessel, Bau, Straßenunterhaltung, pharmazeutisches, Plastik, Gummi, Gewebe der synthetischen Faser, Drucken und Färben und andere industrielle Felder weit verbreitet.
Installations-Maß

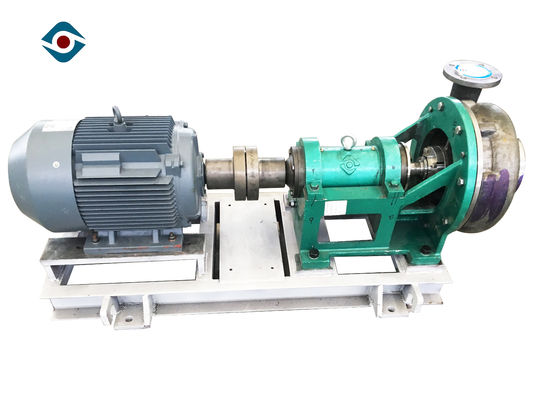

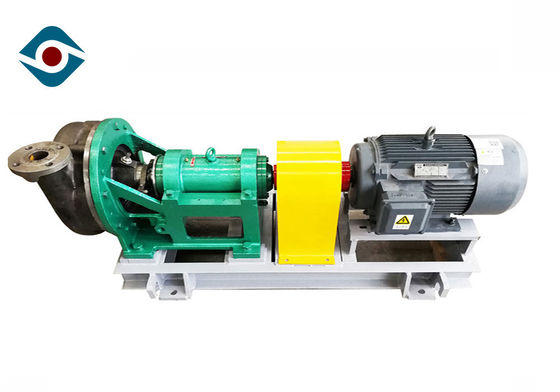

Produkt-Bild
FAQ
1. Q: Sind Sie ein Hersteller oder Handelsgesellschaft?
A: Wir sind ein Hersteller, der im Jahre 1995 hergestellt werden, Berufshersteller der Chemikalieprozesspumpe und energiesparender Mischer mit mehr als 20-jähriger Erfahrung.
2. Q: Was ist Ihre Lieferfrist?
A: Der Reihenauftrag wird innerhalb 40 Werktage versendet, nachdem man Ablagerung empfangen hat.
3. Q: Was ist Ihre Garantieservice-Politik?
A: 12 Monate für alle Produkte und Garantie einiger Produkte ist 24months.
4. Q: Welche Informationen, die ich für Zitat anbieten muss?
A: Medium: __________pH: ______
Dichte: _____Temperatur: _______
Kapazität/Fluss: ________m3-/hkopf: _________m
Spannung: ____________V Frequenz: _________Hz
Energie: _____________KW
5. Q: Was ist Ihre minimale Quantität?
A: Ein Satz wird auch zu uns begrüßt.
