Horizontales axial aufgespaltetes umkleidendes zentrifugales chemisches Pumpen-hoch leistungsfähiges einzelnes Stadium

Großes Bild : Horizontales axial aufgespaltetes umkleidendes zentrifugales chemisches Pumpen-hoch leistungsfähiges einzelnes Stadium

Produktdetails:

Herkunftsort:	Sichuan, China
Markenname:	Chengdu Yongyi
Zertifizierung:	ISO9001
Modellnummer:	WD

Zahlung und Versand AGB:

Min Bestellmenge:	1 Satz
Preis:	USD 500-5000/set
Verpackung Informationen:	freies Räucherungsexport-Holzkisteverpacken
Lieferzeit:	25 Werktage, nachdem Vorauszahlung receiveing
Zahlungsbedingungen:	L/C, D/A, D/P, T/T, Western Union, MoneyGram, Paypal
Versorgungsmaterial-Fähigkeit:	300 Sätze pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Theorie:	Kreiselpumpe	Maximaler Fluss:	1000m3/h
Maximaler Kopf:	120M	Druck:	1.6Mpa
Temperatur:	-50-130℃	Farbe:	Kundenspezifische
Standard-oder Nonstandard:	Standard	Name:	Hohe Leistungsfähigkeits-zentrifugale einzelnes Stadiums-horizontale axial aufgespaltete werfende ch
Markieren:	horizontal high pressure centrifugal pump , industrial centrifugal pumps

Horizontales axial aufgespaltetes umkleidendes zentrifugales chemisches Pumpen-hoch leistungsfähiges einzelnes Stadium

Struktur

Horizontales axial aufgespaltetes umkleidendes zentrifugales chemisches Pumpen-hoch leistungsfähiges einzelnes Stadium

*1	Feststellschraube	*8	Vizeantreiberkammer	15	Vorderer Lagerdeckel	22	Ölwanne	*29	Ärmel
2	Dichtung	9	O-Ring	*16	Vorderes Lager	23	Anpassungsnuß	30	Wassersiegelring
*3	Antreibernuß	*10	Vizeantreiber	17	Lagerkörper	24	Justierschraube	31	Füller
4	O-Ring	*11	Verpackungskammer	18	Lagerklammer	25	Lagerkörperklammer	32	O-Ring
*5	Antreiber	12	O-Ring	*19	Hinteres Lager	*26	Achse	*33	Schlüssel
*6	Pumpenkörper	13	Spülwasserdüse	20	Hinterer Lagerdeckel	27	Schildabdeckung
7	O-Ring	14	Wasserhalteplatte	21	Schlüssel	28	Stopfbuchse

Struktur-Beschreibung

Lagerkörperklammer
WD-Pumpenlager-Körperklammer ist Rahmenkonstruktion des Roheisens (HT200, HT250) mit genügender Starrheit und bestimmte Stoßdämpfung, seine Rolle ist, den Pumpenkörper und Lagerkörper zu stützen.

Lagerkörper
Der Lagerkörper ausgerüstet mit Wälzlagern für die Unterstützung der Radial- und axialen Kräfte der Pumpenwelle. Die WD-Pumpe wird mit zwei eckigen Kontaktkugellagern der einzelnen Reihe auf der Koppelungsseite ausgerüstet, um den axialen und Radialkräften zu widerstehen. Ein einzelnes Reihenzylinderrollenlager wird an der Pumpenseite angebracht, um Radialkräften zu widerstehen. Eine Halteplatte des Wassers 316L wird an der Vorderseite der Drüse des vorderen Lagers gesetzt, um zu verhindern, dass Medien oder andere Flüssigkeit das vordere Lager einträgt.

Technischer Parameter

Modell	Trinkwasser-Leistung
Modell	Fluss (m3/h)	Kopf (M)	Geschwindigkeit (r/min)	Maximum Leistungsfähigkeit (%)	NPSH (NPSHr) m	Pumpenhauptgewicht Kilogramm	Wellenkomponente
40WD-250	8-20	15-28	1450	39	0,6	141	45
40WD-310	8-40	23-42	1450	45	1	257	55
40WD-350	8-45	35-54	1450	37	1	271	55
50WD-250	10-30	15-28	1450	40	0,7	146	45
50WD-310	15-60	25-42	1450	45	1,1	262	55
50WD-350	15-70	35-54	1450	50	1,1	286	55
50WD-400	20-75	50-75	1450	45	1,1	483	70
65WD-250	30-70	15-28	1450	48	1,1	149	45
65WD-310	30-90	25-40	1450	57	1,4	274	55
65WD-350	40-100	35-54	1450	59	1,5	280	55
65WD-400	50-120	45-75	1450	55	1,7	495	70
65WD-450	50-120	70-95	1450	52	1,7	524	70
80WD-250	70-100	15-25	1450	61	1,5	153	45
80WD-310	70-120	25-40	1450	62	1,7	288	55
80WD-350	70-160	35-52	1450	65	2,0	295	55
80WD-400	70-160	50-75	1450	62	2,0	500	70
80WD-450	70-160	70-95	1450	60	2,0	539	70
100WD-310	100-150	20-38	1450	65	1,9	293	55
100WD-350	100-220	35-50	1450	65	2,5	299	55
100WD-400	100-220	40-72	1450	65	2,5	529	70
125WD-310	120-260	18-36	1450	67	2,8	304	55
125WD-350	120-300	35-50	1450	68	3,2	307	55
125WD-400	140-350	45-70	1450	70	3,4	559	70
125WD-450	150-360	65-90	1450	67	3,6	741	80
150WD-310	200-400	18-35	1450	72	3,8	332	55
150WD-350	200-450	15-48	1450	75	4,2	333	55
150WD-400	200-450	40-65	1450	73	4,2	597	70
150WD-450	200-500	60-80	1450	67	4,5	753	80
200WD-350	300-600	28-47	1450	79	5	583	70
200WD-430	300-650	50-65	1450	75	5,2	765	80
250WD-350	400-900	26-45	1450	79	6,5	850	80
250WD-430	400-900	50-61	1450	75	6,5	910	90

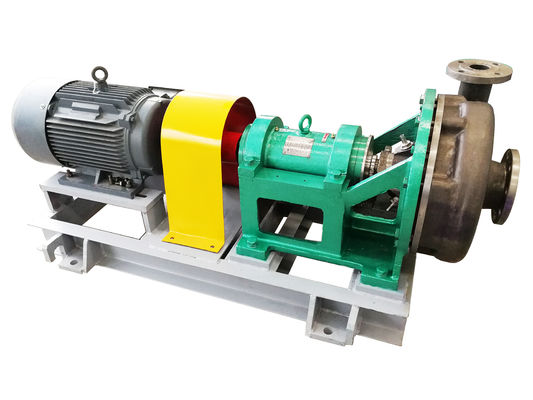

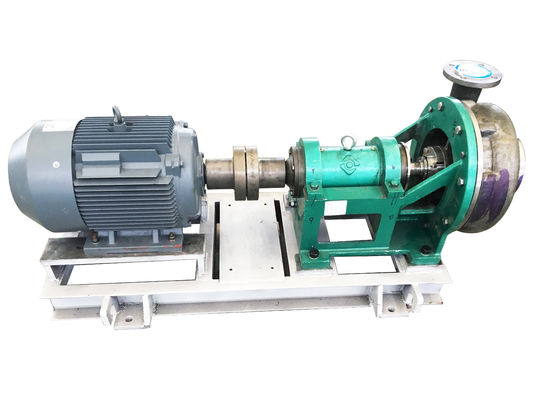

Produkt-Bild

Horizontales axial aufgespaltetes umkleidendes zentrifugales chemisches Pumpen-hoch leistungsfähiges einzelnes Stadium

Details

Anwendung von Feldern

Anorganische und organische Säuren
Alkalische Lösung
Salzlösung
Verschiedene flüssige petrochemische Produkte, organische Verbindungen, ätzende Rohstoffe und Produkte
