Produktdetails:
Zahlung und Versand AGB:
|
| Theorie: | Kreiselpumpe | Maximaler Fluss: | 1000m3/h |
|---|---|---|---|
| Maximaler Kopf: | 120M | Druck: | 1.6Mpa |
| Temperatur: | -50-130℃ | Farbe: | Kundenspezifische |
| Standard-oder Nonstandard: | Standard | Name: | Hohe Leistungsfähigkeits-zentrifugale einzelnes Stadiums-horizontale axial aufgespaltete werfende ch |
| Struktur: | Einstufige Pumpe | ||
| Markieren: | horizontal high pressure centrifugal pump,industrial centrifugal pumps |
||

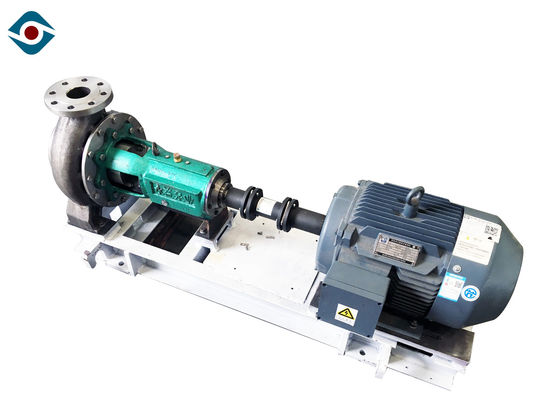

Industrielle horizontale HochleistungsKreiselpumpe, anti- ätzende chemische Pumpe
Produkt-Beschreibung
Struktur
| *1 | Feststellschraube | *8 | Vizeantreiberkammer | 15 | Vorderer Lagerdeckel | 22 | Ölwanne | *29 | Ärmel |
| 2 | Dichtung | 9 | O-Ring | *16 | Vorderes Lager | 23 | Anpassungsnuß | 30 | Wassersiegelring |
| *3 | Antreibernuß | *10 | Vizeantreiber | 17 | Lagerkörper | 24 | Justierschraube | 31 | Füller |
| 4 | O-Ring | *11 | Verpackungskammer | 18 | Lagerklammer | 25 | Lagerkörperklammer | 32 | O-Ring |
| *5 | Antreiber | 12 | O-Ring | *19 | Hinteres Lager | *26 | Achse | *33 | Schlüssel |
| *6 | Pumpenkörper | 13 | Spülwasserdüse | 20 | Hinterer Lagerdeckel | 27 | Schildabdeckung | ||
| 7 | O-Ring | 14 | Wasserhalteplatte | 21 | Schlüssel | 28 | Stopfbuchse |
Leistungs-Daten
| Kapazität: | 8 | 800 m-³ /h |
| Kopf: | 10 | 90 m |
| Maximale Leistungsfähigkeit: | 70% |
| Durchmesser: | 200mm~470mm |
| NPSH: | 1.4m~4.5m |
| Zulässige maximale Leistungsstärke: | 315 Kilowatt |
| Erlaubte maximale Teilchengröße: | 20 Millimeter |
| Dichtungs-Art: | Dichtungs-Dichtungsring der mechanischen Dichtung dynamischer |
| Pumpen-Gewicht: | bis zu 3000kg |
| U/min: | 1450 r/min |
| Material: | Metall (entsprechend Arbeitsbedingungen) |
Eigenschaften
rostfeste und haltbare horizontale Kreiselpumpe
gegenwärtige allgemeine Struktur: Klammerunterstützung und Form der hinteren Tür
Wartung sicher und bequem
große Austauschbarkeit
folgt dem Standard von HG20592-2000PN16Mpa
integraler Castingantreiber
der Pumpenkörper nimmt breiten FlussAufbau der Kanäle an
passend für hohes Rauminhalt-, Hochviskositäts- und einfacheskristallisationsmedium
Struktur-Beschreibung
Lagerkörperklammer
WD-Pumpenlager-Körperklammer ist Rahmenkonstruktion des Roheisens (HT200, HT250) mit genügender Starrheit und bestimmte Stoßdämpfung, seine Rolle ist, den Pumpenkörper und Lagerkörper zu stützen.
Lagerkörper
Der Lagerkörper ausgerüstet mit Wälzlagern für die Unterstützung der Radial- und axialen Kräfte der Pumpenwelle. Die WD-Pumpe wird mit zwei eckigen Kontaktkugellagern der einzelnen Reihe auf der Koppelungsseite ausgerüstet, um den axialen und Radialkräften zu widerstehen. Ein einzelnes Reihenzylinderrollenlager wird an der Pumpenseite angebracht, um Radialkräften zu widerstehen. Eine Halteplatte des Wassers 316L wird an der Vorderseite der Drüse des vorderen Lagers gesetzt, um zu verhindern, dass Medien oder andere Flüssigkeit das vordere Lager einträgt.
Technischer Parameter
|
Modell |
Trinkwasser-Leistung |
||||||
|
Fluss (m3/h) |
Kopf (M) |
Geschwindigkeit (r/min) |
Maximum Leistungsfähigkeit (%) |
NPSH (NPSHr) m |
Pumpenhauptgewicht Kilogramm |
Wellenkomponente |
|
|
40WD-250 |
8-20 |
15-28 |
1450 |
39 |
0,6 |
141 |
45 |
|
40WD-310 |
8-40 |
23-42 |
1450 |
45 |
1 |
257 |
55 |
|
40WD-350 |
8-45 |
35-54 |
1450 |
37 |
1 |
271 |
55 |
|
50WD-250 |
10-30 |
15-28 |
1450 |
40 |
0,7 |
146 |
45 |
|
50WD-310 |
15-60 |
25-42 |
1450 |
45 |
1,1 |
262 |
55 |
|
50WD-350 |
15-70 |
35-54 |
1450 |
50 |
1,1 |
286 |
55 |
|
50WD-400 |
20-75 |
50-75 |
1450 |
45 |
1,1 |
483 |
70 |
|
65WD-250 |
30-70 |
15-28 |
1450 |
48 |
1,1 |
149 |
45 |
|
65WD-310 |
30-90 |
25-40 |
1450 |
57 |
1,4 |
274 |
55 |
|
65WD-350 |
40-100 |
35-54 |
1450 |
59 |
1,5 |
280 |
55 |
|
65WD-400 |
50-120 |
45-75 |
1450 |
55 |
1,7 |
495 |
70 |
|
65WD-450 |
50-120 |
70-95 |
1450 |
52 |
1,7 |
524 |
70 |
|
80WD-250 |
70-100 |
15-25 |
1450 |
61 |
1,5 |
153 |
45 |
|
80WD-310 |
70-120 |
25-40 |
1450 |
62 |
1,7 |
288 |
55 |
|
80WD-350 |
70-160 |
35-52 |
1450 |
65 |
2,0 |
295 |
55 |
|
80WD-400 |
70-160 |
50-75 |
1450 |
62 |
2,0 |
500 |
70 |
|
80WD-450 |
70-160 |
70-95 |
1450 |
60 |
2,0 |
539 |
70 |
|
100WD-310 |
100-150 |
20-38 |
1450 |
65 |
1,9 |
293 |
55 |
|
100WD-350 |
100-220 |
35-50 |
1450 |
65 |
2,5 |
299 |
55 |
|
100WD-400 |
100-220 |
40-72 |
1450 |
65 |
2,5 |
529 |
70 |
|
125WD-310 |
120-260 |
18-36 |
1450 |
67 |
2,8 |
304 |
55 |
|
125WD-350 |
120-300 |
35-50 |
1450 |
68 |
3,2 |
307 |
55 |
|
125WD-400 |
140-350 |
45-70 |
1450 |
70 |
3,4 |
559 |
70 |
|
125WD-450 |
150-360 |
65-90 |
1450 |
67 |
3,6 |
741 |
80 |
|
150WD-310 |
200-400 |
18-35 |
1450 |
72 |
3,8 |
332 |
55 |
|
150WD-350 |
200-450 |
15-48 |
1450 |
75 |
4,2 |
333 |
55 |
|
150WD-400 |
200-450 |
40-65 |
1450 |
73 |
4,2 |
597 |
70 |
|
150WD-450 |
200-500 |
60-80 |
1450 |
67 |
4,5 |
753 |
80 |
|
200WD-350 |
300-600 |
28-47 |
1450 |
79 |
5 |
583 |
70 |
|
200WD-430 |
300-650 |
50-65 |
1450 |
75 |
5,2 |
765 |
80 |
|
250WD-350 |
400-900 |
26-45 |
1450 |
79 |
6,5 |
850 |
80 |
|
250WD-430 |
400-900 |
50-61 |
1450 |
75 |
6,5 |
910 |
90 |

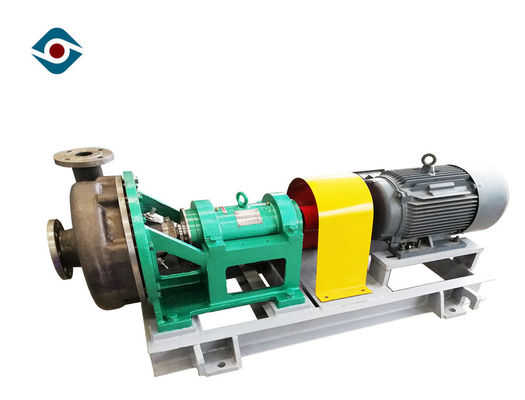

Produkt-Show
Anwendung von Feldern
|
Tägliche Chemikalien |
Gesichtsschaum, Haar-Gel, Haarfärbemittel, Zahnpasta, Shampoo, Schuhcreme, Cosmestics etc. |
|
Apotheke |
Nahrungs-Flüssigkeit, chinesische traditionelle Patent-Medizin, Medizin-Fett, biologische Produkte etc. |
|
Chemische Industrie |
Fett, Lösungsmittel, Harz, Farbe, Pigment, Öl-Mittel etc. |
|
Andere Industrie |
Contructions-Industrie, Kunststoffindustrie, Textilindustrie, Kohlen-Schwimmaufbereitungs-Mittel etc. |
FAQ
1. Q: Sind Sie ein Hersteller oder Handelsgesellschaft?
A: Wir sind ein Hersteller, der im Jahre 1995 hergestellt werden, Berufshersteller der Chemikalieprozesspumpe und energiesparender Mischer mit mehr als 20-jähriger Erfahrung.
2. Q: Was ist Ihre Lieferfrist?
A: Der Reihenauftrag wird innerhalb 40 Werktage versendet, nachdem man Ablagerung empfangen hat.
3. Q: Was ist Ihre Garantieservice-Politik?
A: 12 Monate für alle Produkte und Garantie einiger Produkte ist 24months.
4. Q: Welche Informationen, die ich für Zitat anbieten muss?
A: Medium: __________pH: ______
Dichte: _____Temperatur: _______
Kapazität/Fluss: ________m3-/hkopf: _________m
Spannung: ____________V Frequenz: _________Hz
Energie: _____________KW
5. Q: Was ist Ihre minimale Quantität?
A: Ein Satz wird auch zu uns begrüßt.
