| Theorie: | Kreiselpumpe | Maximaler Fluss: | 1000m3/h |
|---|---|---|---|
| Maximaler Kopf: | 120M | Marke: | Chengdu-yongyi |
| Farbe: | Kundenspezifische | OEM: | willkommen |
| Struktur: | Einstufige Pumpe | Kraftstoff: | Elektrisch |
| Produktname: | Beständige Edelstahl-Kreiselpumpe der elektrischen horizontalen hohen Temperatur | ||
| Markieren: | horizontal split case centrifugal pump,industrial centrifugal pumps |
||
Elektrische horizontale Kreiselpumpe aus Edelstahl, hochtemperaturbeständig
Produktbeschreibung
1. Horizontale korrosionsbeständige Kreiselpumpen mit geräumigem Laufradströmungskanal und überlegener Hydraulikleistung.
2. Die hintere Abdeckung des Laufrads ist mit einer hinteren Klinge ausgestattet, die das Austreten von Medien verringern kann.
3. Verschiedene Arten von Wellendichtungen (einschließlich Gleitringdichtung, Gleitringdichtung + Packungsdichtung, Gleitringdichtung + K-Typ-Dichtung) werden eingesetzt, um die Anforderungen an die Wellendichtung für den Transport variabler Medien zu erfüllen
Struktur-Eigenschaft
Radial geteilte, hintere Tür, einstufige, einsaugende Spiralkreiselpumpe
Laufrad: offenes Laufrad, halboffenes Laufrad, Wirbelrad und geschlossenes Laufrad.
Das geschlossene Laufrad ist nach dem Prinzip der Mehrphasenströmung als Breitstromlaufrad ausgeführt, was sich günstig auf den Durchtritt von festem Medium ohne Verstopfung auswirkt
Das Laufrad ist mit hinteren Schaufeln ausgestattet
Die vorderen hinteren Schaufeln verhindern, dass das Medium zum Pumpeneinlass zurückfließt
Die Schaufeln dienen dazu, den axialen Leckdruck zu reduzieren und die axiale Kraft auszugleichen
Das Laufrad ist auf der Welle mit einer konischen Passung für eine einfache Montage und Demontage montiert
Das Laufrad wird mit Laufradmutter und Feststellschraube befestigt
Anwendung
Organische und anorganische Säuren: Salpetersäure, Schwefelsäure, Salzsäure und Phosphorsäure.
Natriumhydroxid oder Natriumcarbonat usw. alkalische Lösung.
Organische Verbindungen und andere ätzende Rohstoffe und Produkte.
Technische Parameter
Modell- | Saubere Wasserleistung | ||||||
fließen (m3 / h) | Kopf (m) | Geschwindigkeit (U / min) | maximal Effizienz (%) | NPSH (NPSHr) m | Pumpenkopfgewicht KG | Wellenbauteil | |
40WD-250 | 8-20 | 15-28 | 1450 | 39 | 0,6 | 141 | 45 |
40WD-310 | 8-40 | 23-42 | 1450 | 45 | 1 | 257 | 55 |
40WD-350 | 8-45 | 35-54 | 1450 | 37 | 1 | 271 | 55 |
50WD-250 | 10-30 | 15-28 | 1450 | 40 | 0,7 | 146 | 45 |
50WD-310 | 15-60 | 25-42 | 1450 | 45 | 1.1 | 262 | 55 |
50WD-350 | 15-70 | 35-54 | 1450 | 50 | 1.1 | 286 | 55 |
50WD-400 | 20-75 | 50-75 | 1450 | 45 | 1.1 | 483 | 70 |
65WD-250 | 30-70 | 15-28 | 1450 | 48 | 1.1 | 149 | 45 |
65WD-310 | 30-90 | 25-40 | 1450 | 57 | 1.4 | 274 | 55 |
65WD-350 | 40-100 | 35-54 | 1450 | 59 | 1.5 | 280 | 55 |
65WD-400 | 50-120 | 45-75 | 1450 | 55 | 1.7 | 495 | 70 |
65WD-450 | 50-120 | 70-95 | 1450 | 52 | 1.7 | 524 | 70 |
80WD-250 | 70-100 | 15-25 | 1450 | 61 | 1.5 | 153 | 45 |
80WD-310 | 70-120 | 25-40 | 1450 | 62 | 1.7 | 288 | 55 |
80WD-350 | 70-160 | 35-52 | 1450 | 65 | 2,0 | 295 | 55 |
80WD-400 | 70-160 | 50-75 | 1450 | 62 | 2,0 | 500 | 70 |
80WD-450 | 70-160 | 70-95 | 1450 | 60 | 2,0 | 539 | 70 |
100WD-310 | 100-150 | 20-38 | 1450 | 65 | 1.9 | 293 | 55 |
100WD-350 | 100-220 | 35-50 | 1450 | 65 | 2.5 | 299 | 55 |
100WD-400 | 100-220 | 40-72 | 1450 | 65 | 2.5 | 529 | 70 |
125WD-310 | 120-260 | 18-36 | 1450 | 67 | 2.8 | 304 | 55 |
125WD-350 | 120-300 | 35-50 | 1450 | 68 | 3.2 | 307 | 55 |
125WD-400 | 140-350 | 45-70 | 1450 | 70 | 3.4 | 559 | 70 |
125WD-450 | 150-360 | 65-90 | 1450 | 67 | 3.6 | 741 | 80 |
150WD-310 | 200-400 | 18-35 | 1450 | 72 | 3.8 | 332 | 55 |
150WD-350 | 200-450 | 15-48 | 1450 | 75 | 4.2 | 333 | 55 |
150WD-400 | 200-450 | 40-65 | 1450 | 73 | 4.2 | 597 | 70 |
150WD-450 | 200-500 | 60-80 | 1450 | 67 | 4.5 | 753 | 80 |
200WD-350 | 300-600 | 28-47 | 1450 | 79 | 5 | 583 | 70 |
200WD-430 | 300-650 | 50-65 | 1450 | 75 | 5.2 | 765 | 80 |
250WD-350 | 400-900 | 26-45 | 1450 | 79 | 6.5 | 850 | 80 |
250WD-430 | 400-900 | 50-61 | 1450 | 75 | 6.5 | 910 | 90 |
Arbeitsspezifikation
Durchfluss : 8-1000 m3 / h
Kopf : 15-120 m
Drehzahl : <1500 U / min
Druck : 1,6 MPa
Temperatur : -50 ℃ -130 ℃
Motoe Leistung : 5.5-315KW
Struktur
* 1 | Feststellschraube | * 8 | Vize-Laufradkammer | fünfzehn | Lagerdeckel vorne | 22 | Ölwanne | * 29 | Ärmel |
2 | Dichtung | 9 | O-Ring | * 16 | Vorderes Lager | 23 | Einstellmutter | 30 | Wasserdichtungsring |
*3 | Laufradmutter | * 10 | Vize-Laufrad | 17 | Lagerkörper | 24 | Einstellschraube | 31 | Füllstoff |
4 | O-Ring | * 11 | Verpackungskammer | 18 | Lagerbock | 25 | Lagerkörperhalterung | 32 | O-Ring |
* 5 | Laufrad | 12 | O-Ring | * 19 | Hinteres Lager | * 26 | Achse | * 33 | Schlüssel |
* 6 | Pumpenkörper | 13 | Wasserdüse spülen | 20 | Lagerdeckel hinten | 27 | Schildabdeckung | ||
7 | O-Ring | 14 | Wasserhalteplatte | 21 | Schlüssel | 28 | Stopfbuchse |

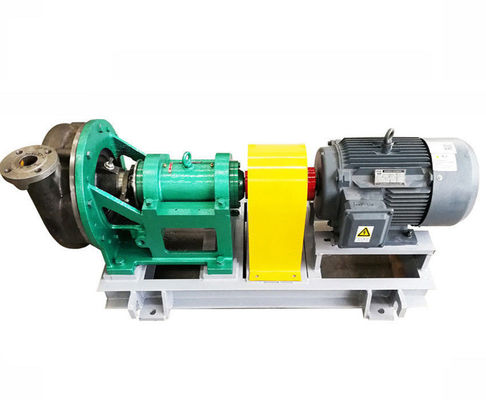

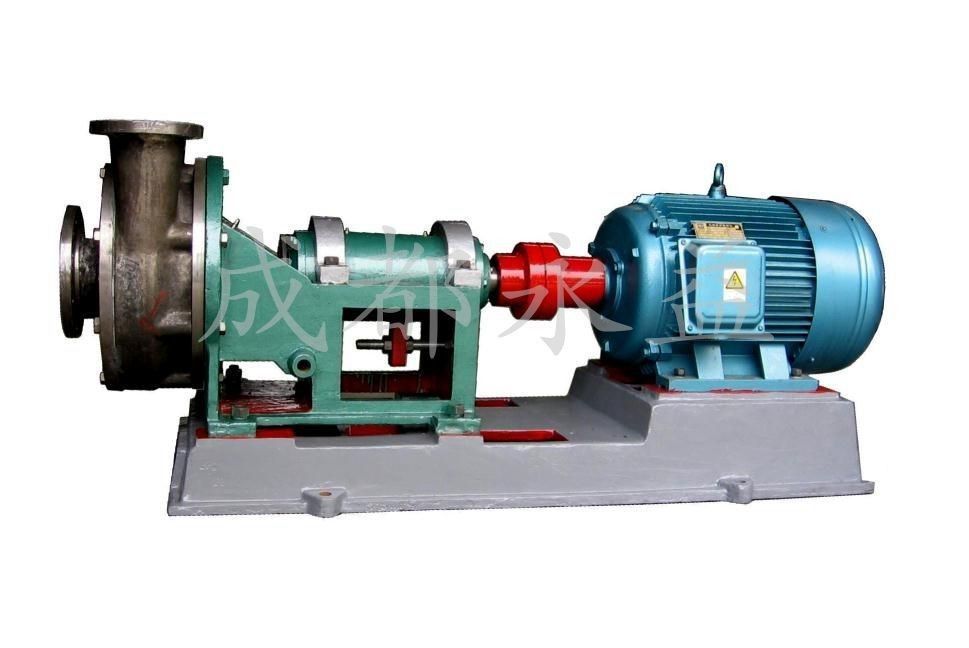

Produktbild
Verfahren
Verpackung und Versand
OEM | Akzeptabel |
MOQ | 1 Set |
Preis | Verhandelbar |
Hafen | Shanghai |
Zahlung | T / T, L / C, Western Union |
Verpackung | Export holzkiste oder als antrag des kunden |
Lieferzeit | 40 tage nach der bestellmenge |
Versand | Auf dem Seeweg, mit dem Flugzeug, mit dem Zug |
