Produktdetails:
Zahlung und Versand AGB:
|
| Theorie: | Pumpe der axialen Strömung | Fluss: | 500-13000m3/h |
|---|---|---|---|
| Leiter: | 2-8m | DN: | 300-1100mm |
| Spannung: | 380V/Customized | Garantie: | 1 Jahr |
| Farbe: | Kundenspezifische | Struktur: | Einstufige Pumpe |
| Markieren: | horizontal axial flow propeller pump,axial flow centrifugal pump |
||
Pumpen-hohe Leistungsfähigkeits-einzelner Sog der große Kapazitäts-horizontaler versenkbarer axialen Strömung
Produkt Desription
ist chemische Pumpe der axialen Strömung der ZW-Reihen einstufige freitragende Pumpe. Sie nimmt vorder-offene Klappenstruktur an. Diese Struktur ist für die Instandhaltung sehr einfach und bequem, weil Pumpenkörper und Rohrleitung nicht erforderlich sind auseinandergebaut zu werden. Pumpenkörper wird von seiner Mitte gestützt; Ausrichtung des Rotors ist gut; Dichtungsring wird angenommen, wenn besonders erforderlich, Gleitringdichtung, kann für Dichtung angenommen werden. Antreiber und Sog versehen Match sehr gut mit einer Düse. Wenn transferringabrasive, ist Materialien, der einzige Sachenbedarf zu tun, Antreiber und Saugdüse zu ändern. Auf diese Art wird die Nutzungsdauer des Pumpenkörpers erhöht.
Technischer Parameter
ZW-Reihen horizontale Pumpe axialer Strömung
| Nein. | Modell |
Fluss m3/h |
Kopf m |
Drehende Geschwindigkeit r/min |
Leistungsstärke Kilowatt |
| 1 | ZW300 | 800-1000 | 2-8 | 600-1450 | 40-50 |
| 2 | ZW350 | 800-1200 | 2-6 | 600-1450 | 40-55 |
| 3 | ZW400 | 1000-2000 | 2-8 | 600-1000 | 45-60 |
| 4 | ZW500 | 1500-3200 | 2-7 | 570-980 | 50-65 |
| 5 | ZW600 | 2000-3500 | 2-7 | 300-750 | 50-65 |
| 6 | ZW700 | 3000-6000 | 2-7 | 300-600 | 60-70 |
| 7 | ZW760 | 4000-7600 | 2-6 | 300-600 | 60-70 |
| 8 | ZW820 | 5000-9000 | 2-5 | 200-500 | 60-73 |
| 9 | ZW1100 | 8000-13000 | 2-6.5 | 200-475 | 65-75 |
ZL-Reihen vertikale Pumpe axialer Strömung
| Nein. | Modell |
Fluss m3/h |
Kopf m |
Drehende Geschwindigkeit r/min |
Leistungsstärke Kilowatt |
| 1 | ZL300 | 500-800 | 2-8 | 600-1450 | 40-50 |
| 2 | ZL350 | 550-1000 | 2-8 | 600-1450 | 40-55 |
| 3 | Zl400 | 600-1600 | 2-8 | 600-1000 | 45-60 |
| 4 | ZL500 | 1200-2200 | 2-6 | 570-750 | 50-65 |
| 5 | ZL600 | 2000-3000 | 2-6 | 300-750 | 50-65 |
| 6 | ZL700 | 3000-6000 | 1-5 | 300-600 | 60-70 |
| 7 | ZL800 | 5000-9000 | 1-5 | 200-500 | 60-73 |
| 8 | ZL950 | 6000-11000 | 1-4 | 200-500 | 60-77 |
| 9 | ZL1050 | 8000-12000 | 1-4 | 100-400 | 64-77 |
| 10 | ZL1300 | 9000-15000 | 1-3 | 100-300 | 65-78 |
Struktur
| 1 | Antreibernuß | 8 | Verpackungsraum | 15 | Kopplung | 22 | RahmenÖldichtung | 29 | Füller |
| 2 | Dichtungsabdeckung | 9 | Lagerbasis | 16 | Kopplung | 23 | Senken Sie das Tragen der oberen Abdeckung | 30 | Dichtungsabdeckung |
| 3 | Gelenk | 10 | RahmenÖldichtung | 17 | Motor | 24 | Senken Sie das Tragen der unteren Abdeckung | 31 | Antreiber |
| 4 | Hülle | 11 | senken Sie Lager | 18 | Rundmutter | 25 | Verpackende Abdeckung | ||
| 5 | Welle | 12 | Basis | 19 | oberer Lagerdeckel | 26 | Düse | ||
| 6 | Ärmel | 13 | Bewegungsbasis | 20 | oberes Lager | 27 | Wassersiegelring | ||
| 7 | Pumpenkörper | 14 | Ölzeiger | 21 | Lagerfall | 28 | Pumpenabdeckung |
Eigenschaften
1) Ausgezeichnetes hydraulisches Modell im Ausland annehmend und moderne Computersimulations-Analysetechnologie (Pro/E, CFD und andere Software-Plattformen) annehmend, hat die Pumpe ausgezeichnete Leistung und hohe Zuverlässigkeit und Stabilität. Sie nimmt Fußunterstützung, freitragenden Rotor, ausgezeichnetes Wasserbauwerk, moderne Wellendichtungsform, langsame Art Operation an, nicht nur läuft die Pumpe glatt, aber auch die Zuverlässigkeit ist hoch. Diese Art der Pumpe hat hohe Leistungsfähigkeit, Zone der hohen Leistungsfähigkeit und gute Antihohlraumbildungsleistung.
2) Absorbieren Sie völlig die Vorteile von Pumpen der axialen Strömung nach Hause und im Ausland, hat axiale Pumpe der ZW-Reihen die Eigenschaft der einfachen Struktur, der bequemen Wartung und der zuverlässigen Operation.
3) Die Materialauswahl der Pumpenüberstromkomponente ist angemessen. Das Material hat lange Nutzungsdauer und erfüllt das Abnutzung-Widerstehen und die korrosionsbeständigen Bedingungen des Schlamms für die Übermittlung von verschiedenen Medienbedingungen.
4) Die Wellenrobbe nimmt zwei Arten Dichtungsformen an: Dichtungsring und Gleitringdichtung, die bequem ist, damit der Benutzer die passende Wellendichtungsform entsprechend der tatsächlichen Situation vorwählt.
Material wählen
Wir bieten CD4MCu, Cr30, 304, 304L, 316L, 904L (UB-6), 20# und etwas andere Materialien an, damit Sie wählen.
| Industrie | Station | Antreiber-und Saugkurzes Rohr-Material |
| phosphorige Düngemittelindustrie | blinkende Station | Cr30 |
| Phosphorsäure-Konzentrationsstation | 904L | |
| Andere Industrien | starke Zyklusstation | CD4MCu, Cr30, 304, 304L, 316, Legierung 316L, 904L (UB-6), 20# und andere Materialien |

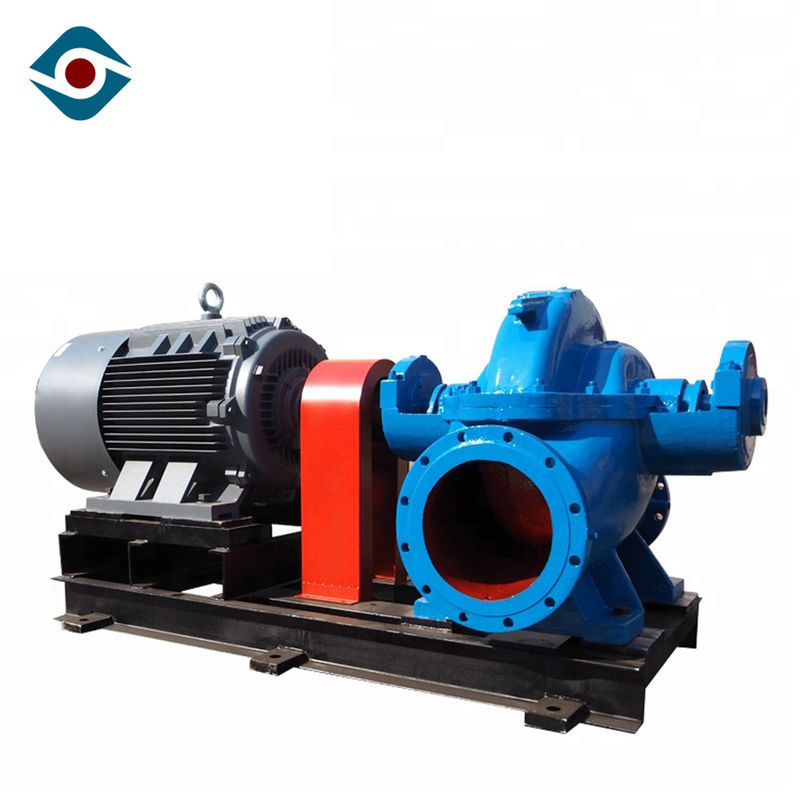

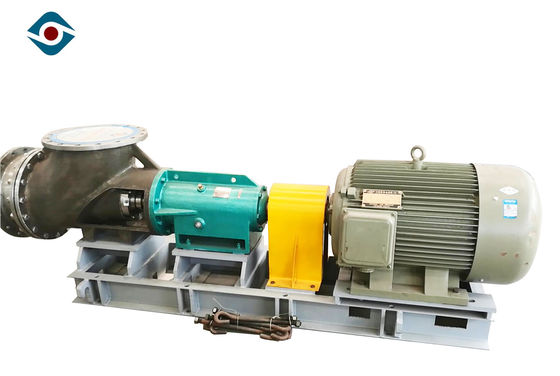

Produkt-Bild
FAQ
1. Q: Sind Sie ein Hersteller oder Handelsgesellschaft?
A: Wir sind ein Hersteller, der im Jahre 1995 hergestellt werden, Berufshersteller der Chemikalieprozesspumpe und energiesparender Mischer mit mehr als 20-jähriger Erfahrung.
2. Q: Was ist Ihre Lieferfrist?
A: Der Reihenauftrag wird innerhalb 40 Werktage versendet, nachdem man Ablagerung empfangen hat.
3. Q: Was ist Ihre Garantieservice-Politik?
A: 12 Monate für alle Produkte und Garantie einiger Produkte ist 24months.
4. Q: Welche Informationen, die ich für Zitat anbieten muss?
A: Medium: __________pH: ______
Dichte: _____Temperatur: _______
Kapazität/Fluss: ________m3-/hkopf: _________m
Spannung: ____________V Frequenz: _________Hz
Energie: _____________KW
5. Q: Was ist Ihre minimale Quantität?
A: Ein Satz wird auch zu uns begrüßt.
