| Theorie: | Pumpe der axialen Strömung | Fluss: | 500-13000m3/h |
|---|---|---|---|
| Leiter: | 2-8m | DN: | 300-1100mm |
| Spannung: | 380V/Customized | Garantie: | 1 Jahr |
| Farbe: | Kundenspezifische | Produktname: | Axialpumpe der axialen Strömung |
| Hervorheben: | Axialpumpen der axialen Strömung,horizontale Axialpumpe der axialen Strömung |
||
Pumpe der einzelnes Stadiums-spaltete horizontale axialen Strömung, axial Antreiber-Kreiselpumpe auf
Produkt-Beschreibung
Spezifikations-Daten
|
|
Modell: horizontale axiale Pumpe der ZW-Reihen |
| Entladungs-Größe: 300mm~1300mm | |
| Einlass-Größe: 300mm~1300mm | |
| Kapazität: 800~13000 m-³ /h | |
| Kopf: 2~8 m | |
| Maximale Leistungsfähigkeit: 73% | |
| NPSH: 0m~1m | |
| Zulässige maximale Leistungsstärke: 315 Kilowatt | |
| Antreiber | Erlaubte maximale Teilchengröße: 20 Millimeter |
| Schaufeln: 5/6 | Dichtungs-Art: Gleitringdichtung/dynamische Dichtung/Dichtungsring |
| Art: geschlossene Hälfte offen | Pumpen-Gewicht: bis zu 3000kg |
| Material: Metall (entsprechend Arbeitsbedingungen) | U/min: 1450 r/min |
Technischer Parameter
ZW-Reihen horizontale Pumpe axialer Strömung
|
Nein. |
Modell |
Fluss m3/h |
Kopf m |
Drehende Geschwindigkeit r/min |
Leistungsstärke Kilowatt |
|
1 |
ZW300 |
800-1000 |
2-8 |
600-1450 |
40-50 |
|
2 |
ZW350 |
800-1200 |
2-6 |
600-1450 |
40-55 |
|
3 |
ZW400 |
1000-2000 |
2-8 |
600-1000 |
45-60 |
|
4 |
ZW500 |
1500-3200 |
2-7 |
570-980 |
50-65 |
|
5 |
ZW600 |
2000-3500 |
2-7 |
300-750 |
50-65 |
|
6 |
ZW700 |
3000-6000 |
2-7 |
300-600 |
60-70 |
|
7 |
ZW760 |
4000-7600 |
2-6 |
300-600 |
60-70 |
|
8 |
ZW820 |
5000-9000 |
2-5 |
200-500 |
60-73 |
|
9 |
ZW1100 |
8000-13000 |
2-6.5 |
200-475 |
65-75 |
ZL-Reihen vertikale Pumpe axialer Strömung
|
Nein. |
Modell |
Fluss m3/h |
Kopf m |
Drehende Geschwindigkeit r/min |
Leistungsstärke Kilowatt |
|
1 |
ZL300 |
500-800 |
2-8 |
600-1450 |
40-50 |
|
2 |
ZL350 |
550-1000 |
2-8 |
600-1450 |
40-55 |
|
3 |
Zl400 |
600-1600 |
2-8 |
600-1000 |
45-60 |
|
4 |
ZL500 |
1200-2200 |
2-6 |
570-750 |
50-65 |
|
5 |
ZL600 |
2000-3000 |
2-6 |
300-750 |
50-65 |
|
6 |
ZL700 |
3000-6000 |
1-5 |
300-600 |
60-70 |
|
7 |
ZL800 |
5000-9000 |
1-5 |
200-500 |
60-73 |
|
8 |
ZL950 |
6000-11000 |
1-4 |
200-500 |
60-77 |
|
9 |
ZL1050 |
8000-12000 |
1-4 |
100-400 |
64-77 |
|
10 |
ZL1300 |
9000-15000 |
1-3 |
100-300 |
65-78 |
Struktur
|
1 |
Antreibernuß |
8 |
Verpackungsraum |
15 |
Kopplung |
22 |
RahmenÖldichtung |
29 |
Füller |
|
2 |
Dichtungsabdeckung |
9 |
Lagerbasis |
16 |
Kopplung |
23 |
Senken Sie das Tragen der oberen Abdeckung |
30 |
Dichtungsabdeckung |
|
3 |
Gelenk |
10 |
RahmenÖldichtung |
17 |
Motor |
24 |
Senken Sie das Tragen der unteren Abdeckung |
31 |
Antreiber |
|
4 |
Hülle |
11 |
senken Sie Lager |
18 |
Rundmutter |
25 |
Verpackende Abdeckung |
|
|
|
5 |
Welle |
12 |
Basis |
19 |
oberer Lagerdeckel |
26 |
Düse |
|
|
|
6 |
Ärmel |
13 |
Bewegungsbasis |
20 |
oberes Lager |
27 |
Wassersiegelring |
|
|
|
7 |
Pumpenkörper |
14 |
Ölzeiger |
21 |
Lagerfall |
28 |
Pumpenabdeckung |

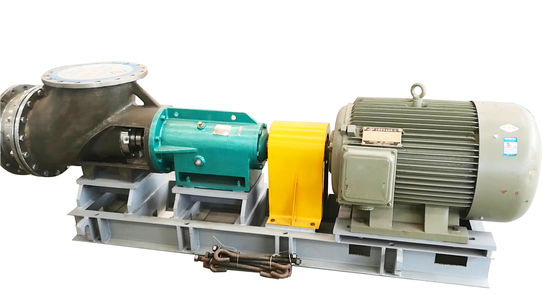

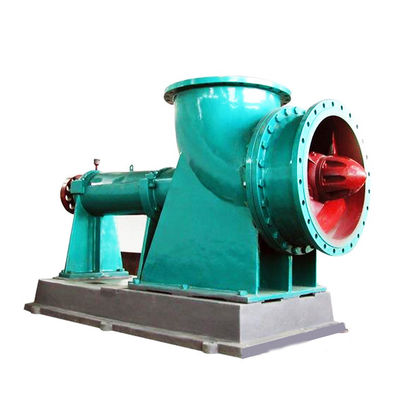

Produkt-Bild
