Produktdetails:
Zahlung und Versand AGB:
|
| Strömungsgeschwindigkeit: | 2000 m3/h | Heben Sie Kopf an: | 160 m |
|---|---|---|---|
| Typ: | Blatt-Pumpe | Spannung: | Mehr als 220V |
| Name: | Selbstentlüftungspumpe | Dichtungsart: | Mechanische Dichtung Dichtungsring |
| Betriebsdruck: | 2.5MPa | ||
| Hervorheben: | zentrifugale Pumpen des chemischen Prozesses,Chemische Förderpumpen |
||

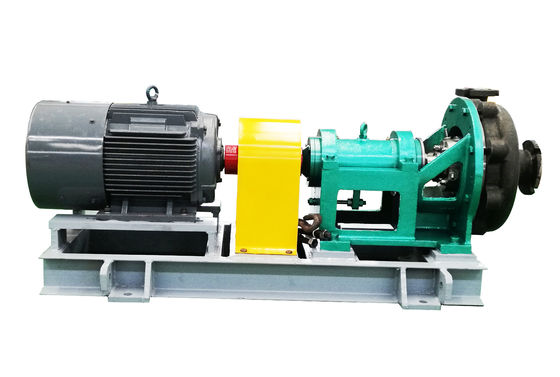

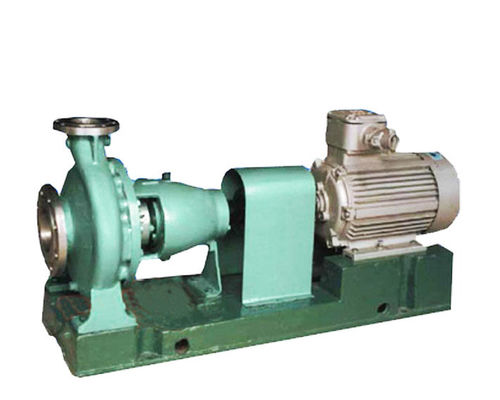

Korrosionsbeständige Selbstschiess-zündsatz HochgeschwindigkeitsKreiselpumpe für Chemikalie der hohen Temperatur
Operations-Daten
Leistungs-Tabelle
| Modell | Nenndrehzahl n=2900r/min | Bewertetes Speedn=1450r/min | |||||||||||||
| Antreiber |
Kapazität Q (m3/h) |
Kopf H (m) |
Relative Dichte ρ=1.00 | Relative Dichte ρ=1.84 | Antreiber |
Kapazität (m3/h) |
Kopf H (m) | Relatives Densityρ=1.00 | Relatives Densityρ=1.84 | ||||||
| Leistungsstärke und Modell | Leistungsstärke und Modell | ||||||||||||||
| Kilowatt | Kilowatt | Kilowatt | Kilowatt | ||||||||||||
| YCZ80/250 | D | 150 | 55 | 37 | 200L2-2 | 75 | 280S-2 | E | 70 | 11 | 5,5 | 132S-4 | 7,5 | 132M-4 | |
| X | 140 | 50 | 30 | 200L1-2 | |||||||||||
| E | 130 | 47 | 55 | 250M-2 | |||||||||||
| YCZ80/315 | A | 200 | 130 | 110 | 315S-2 | 185 | 315L-2 | A | 100 | 32 | 15 | 160L-4 | 30 | 200L-4 | |
| B | 190 | 125 | B | 95 | 30 | ||||||||||
| M | 180 | 120 | 90 | 280M-2 | 160 | 315L1-2 | C | 85 | 24 | 11 | 160M-4 | 18,5 | 180M-4 | ||
| N | 170 | 110 | 75 | 280S-2 | D | 70 | 18 | 7,5 | 132M-4 | 15 | 160L-4 | ||||
| C | 160 | 100 | 132 | 315M-2 | |||||||||||
| X | 150 | 90 | 110 | 315S-2 | |||||||||||
| D | 140 | 80 | 55 | 250M-2 | 90 | 280M-2 | |||||||||
| YCZ80/400 | A | 105 | 52 | 30 | 200L-4 | 55 | 250M-4 | ||||||||
| B | 100 | 50 | 55 | 250M-4 | |||||||||||
| C | 90 | 44 | 45 | 225M-4 | |||||||||||
| D | 80 | 38 | 18,5 | 180M-4 | 37 | 225S-4 | |||||||||
| E | 75 | 30 | 15 | 160L-4 | 30 | 200L-4 | |||||||||
| YCZ100/200 | A | 230 | 45 | 45 | 225M-2 | 75 | 280S-2 | A | 115 | 11 | 7,5 | 132M-4 | 11 | 160M-4 | |
| B | 210 | 40 | 37 | 200L2-2 | 55 | 250M-2 | B | 100 | 10 | 5,5 | 132S-4 | ||||
| C | 180 | 32 | 22 | 180M-2 | 45 | 225M-2 | C | 90 | 8 | 4 | 112M-4 | 7,5 | 132M-4 | ||
| D | 150 | 25 | 37 | 200L2-2 | D | 80 | 6 | 3 | 100L2-4 | 5,5 | 132S-4 | ||||
| YCZ100/250 | A | 280 | 75 | 90 | 280M-2 | 160 | 315L1-2 | A | 130 | 20 | 15 | 160L-4 | 22 | 180L-4 | |
| B | 260 | 70 | 75 | 280S-2 | 132 | 315M-2 | B | 125 | 16 | 11 | 160M-4 | 18,5 | 180M-4 | ||
| M | 240 | 65 | 75 | 280S-2 | 110 | 315S-2 | C | 120 | 14 | 15 | 160L-4 | ||||
| C | 220 | 60 | 55 | 250M-2 | 110 | 315S-2 | D | 100 | 10 | 7,5 | 132M-4 | 11 | 160M-4 | ||
| N | 200 | 52 | 45 | 225M-2 | 90 | 280M-2 | |||||||||
| D | 175 | 45 | 37 | 200L2-2 | 75 | 280S-2 | |||||||||
| YCZ100/315 | A | 270 | 135 | 160 | 315L1-2 | A | 130 | 32 | 22 | 180L-4 | 37 | 225S-4 | |||
| B | 260 | 128 | 132 | 315M-2 | B | 120 | 30 | 18,5 | 180M-4 | 30 | 200L-4 | ||||
| M | 250 | 120 | C | 100 | 26 | 15 | 160L-4 | ||||||||
| N | 230 | 112 | 110 | 315S-2 | 185 | 315L-2 | D | 90 | 21 | 11 | 160M-4 | 18,5 | 180M-4 | ||
| C | 220 | 105 | |||||||||||||
| X | 210 | 95 | 90 | 280M-2 | 160 | 315L1-2 | |||||||||
| D | 190 | 85 | 75 | 280S-2 | 132 | 315M-2 | |||||||||
Struktur-Eigenschaft
Standards ISO5199 und GB/T5656
basiert auf einem modernen hydraulischen Modell, höhere Leistungsfähigkeit
hohe Vielseitigkeit und breiter Einsatzbereich
Zug-zurückentwurf: verringern Sie die Instandhaltungsinstandhaltungskosten
Tauschteile
GB/T9113.1-2000PN2.5MPa Standardflansch
Details
Pumpen-Gehäuse: spiralförmiger Fallentwurf, der Radialstrahl, der mit integrierten Füßen aufgespaltet wird, liefern ausgezeichneten Widerstand zu den Rohrleitungslasten und zu verbesserter Zuverlässigkeit. Der herausziehbare Entwurf macht es möglich, das drehende Element zu entfernen, ohne die Buchsenoperation des Motors zu beeinflussen.
Antreiber: Inpleller ist inblock Form. Es gibt zwei Möglichkeiten, die axiale Kraft der Pumpe zu balancieren: wenn der Nenndurchmesser des Antreibers kleiner als oder Gleichgestelltes bis 250mm ist, wird das hintere Blatt benutzt, um die Kraft zu balancieren; wenn der Nenndurchmesser des Antreibers größer als oder Gleichgestelltes bis 315mm ist, werden der Dichtungsring und das Balancenloch benutzt, um die Kraft zu balancieren. Die residuell axiale Kraft wird durch einen Satz eckige Kontaktkugellager absorbiert.
Wellen-Dichtung: Das Maß des Wellendichtungshohlraumes erfüllt die Bedingungen von verschiedenen Wellendichtungsarten. Dichtungsring, einzelne Endengleitringdichtung, drücken doppelte Robbe, pressureless doppelte Robbe, und Patronengleitringdichtung kann benutzt werden, um den Bedarf der Kunden zu erfüllen.
Anwendung
Auf den Gebieten von Chemikalien, von petrochemischer Industrie, von Metallurgie, von Industrie der synthetischen Faser, von Pharmaindustrie, von Papierherstellungsindustrie, von Klimaanlagenindustrie, von Zuckerindustrie, von Heizungsindustrie, von Seewasserentsalzung und von Wasserversorgung, CZ-Reihe pumpsare passend, neutrales flüssiges Medium, ätzendes flüssiges Medium, klares flüssiges Medium und das Flüssigkeitsmedium zu übermitteln, das wenige feste Partikel enthält.
