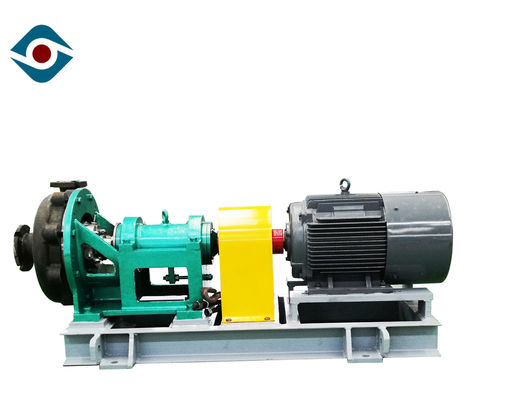

Offene Art Rückseite ziehen zentrifugale Selbstentlüftungspumpe-horizontale Installation aus

Öffnen Sie Art hintere herausziehbare horizontale Installations-zentrifugale selbstansaugende Pumpen

Operations-Daten

Entladungs-Größe: 20mm ~250mm

Einlass-Größe: 32mm~300mm

Kapazität: 4~2000m ³ /h

Kopf: 2~160m

Maximale Leistungsfähigkeit: 65%

NPSH: 0m~3.5m

Antreiber-Art: geschlossen/halb öffnen Sie sich

U/min: 1450r/min~2900rpm

Bau

• Dichtungsringe oder Gleitringdichtungen
• horizontale Installation
• Nenndurchmesser: DN32~DN300
• Schmutz-beständiger offener Antreiber
• Freigabe des Antreibers kann von der Außenseite optimal justiert werden
• horizontaler Sog und vertikale Entladung
• aufgeteilte spiralförmige Pumpe des Radialstrahls

Material

• Geordneter grauer Roheisen-Kohlenstoffstahl (Wcb)
• Legierter Stahl Cf8
• Cf8m Cf3
• Legierung 20 Cf3m (Ss-316l)
• Cd4mcu. Nickel-Ni-Legierungen
• Ni-widerstehen Sie 2-1nicl
• R55 Hastelloy- B/C
• Gewehr-Metall/Bronze

Struktur-Eigenschaft

• Standards ISO5199 und GB/T5656

• basiert auf einem modernen hydraulischen Modell, höhere Leistungsfähigkeit

• hohe Vielseitigkeit und breiter Einsatzbereich

• Zug-zurückentwurf: verringern Sie die Instandhaltungsinstandhaltungskosten

• Tauschteile

• GB/T9113.1-2000PN2.5MPa Standardflansch

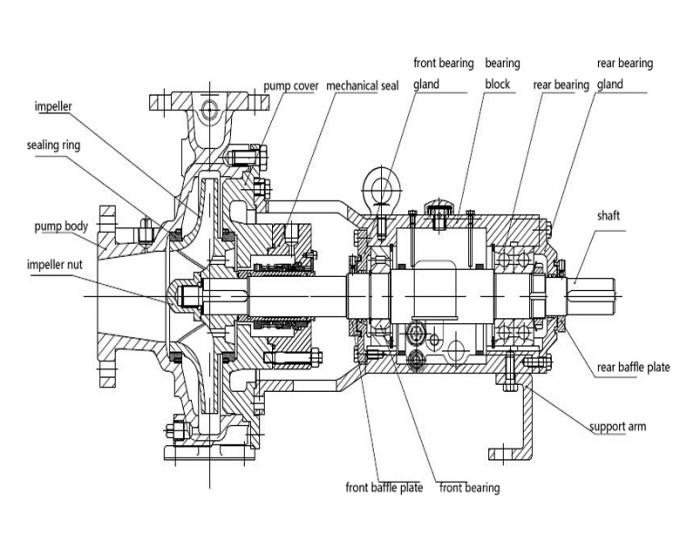

Details

Pumpen-Gehäuse: spiralförmiger Fallentwurf, der Radialstrahl, der mit integrierten Füßen aufgespaltet wird, liefern ausgezeichneten Widerstand zu den Rohrleitungslasten und zu verbesserter Zuverlässigkeit. Der herausziehbare Entwurf macht es möglich, das drehende Element zu entfernen, ohne die Buchsenoperation des Motors zu beeinflussen.

Antreiber: Inpleller ist inblock Form. Es gibt zwei Möglichkeiten, die axiale Kraft der Pumpe zu balancieren: wenn der Nenndurchmesser des Antreibers kleiner als oder Gleichgestelltes bis 250mm ist, wird das hintere Blatt benutzt, um die Kraft zu balancieren; wenn der Nenndurchmesser des Antreibers größer als oder Gleichgestelltes bis 315mm ist, werden der Dichtungsring und das Balancenloch benutzt, um die Kraft zu balancieren. Die residuell axiale Kraft wird durch einen Satz eckige Kontaktkugellager absorbiert.

Wellen-Dichtung: Das Maß des Wellendichtungshohlraumes erfüllt die Bedingungen von verschiedenen Wellendichtungsarten. Dichtungsring, einzelne Endengleitringdichtung, drücken doppelte Robbe, pressureless doppelte Robbe, und Patronengleitringdichtung kann benutzt werden, um den Bedarf der Kunden zu erfüllen.
