| Theorie: | Pumpe der axialen Strömung | Fluss: | 500-13000m3/h |
|---|---|---|---|
| Leiter: | 2-8m | Druck: | Niederdruck |
| Spannung: | 380V/Customized | Farbe: | Kundenspezifische |
| Merkmal: | Großer Fluss | Name: | Propeller-Ellbogen-Pumpe |
| Markieren: | axial flow propeller pumps,axial flow centrifugal pump |
||
Chemische horizontale Pumpe der axialen Strömung, Zwangsumlaufpumpen-einzelnes Stadium
Technischer Parameter

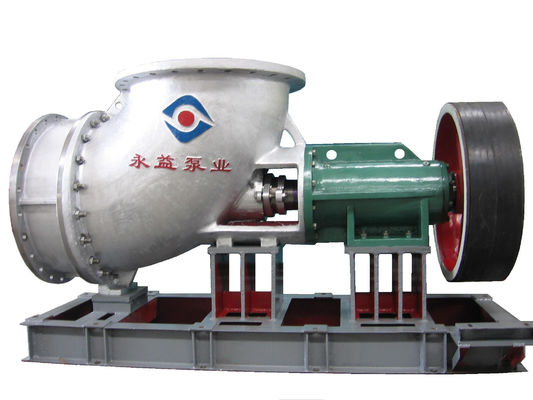

ZW-Reihen horizontale Pumpe axialer Strömung
| Nein. | Modell |
Fluss m3/h |
Kopf m |
Drehende Geschwindigkeit r/min |
Leistungsstärke Kilowatt |
| 1 | ZW300 | 800-1000 | 2-8 | 600-1450 | 40-50 |
| 2 | ZW350 | 800-1200 | 2-6 | 600-1450 | 40-55 |
| 3 | ZW400 | 1000-2000 | 2-8 | 600-1000 | 45-60 |
| 4 | ZW500 | 1500-3200 | 2-7 | 570-980 | 50-65 |
| 5 | ZW600 | 2000-3500 | 2-7 | 300-750 | 50-65 |
| 6 | ZW700 | 3000-6000 | 2-7 | 300-600 | 60-70 |
| 7 | ZW760 | 4000-7600 | 2-6 | 300-600 | 60-70 |
| 8 | ZW820 | 5000-9000 | 2-5 | 200-500 | 60-73 |
| 9 | ZW1100 | 8000-13000 | 2-6.5 | 200-475 | 65-75 |

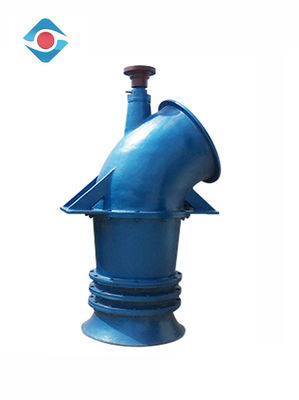

ZL-Reihen vertikale Pumpe axialer Strömung
| Nein. | Modell |
Fluss m3/h |
Kopf m |
Drehende Geschwindigkeit r/min |
Leistungsstärke Kilowatt |
| 1 | ZL300 | 500-800 | 2-8 | 600-1450 | 40-50 |
| 2 | ZL350 | 550-1000 | 2-8 | 600-1450 | 40-55 |
| 3 | Zl400 | 600-1600 | 2-8 | 600-1000 | 45-60 |
| 4 | ZL500 | 1200-2200 | 2-6 | 570-750 | 50-65 |
| 5 | ZL600 | 2000-3000 | 2-6 | 300-750 | 50-65 |
| 6 | ZL700 | 3000-6000 | 1-5 | 300-600 | 60-70 |
| 7 | ZL800 | 5000-9000 | 1-5 | 200-500 | 60-73 |
| 8 | ZL950 | 6000-11000 | 1-4 | 200-500 | 60-77 |
| 9 | ZL1050 | 8000-12000 | 1-4 | 100-400 | 64-77 |
| 10 | ZL1300 | 9000-15000 | 1-3 | 100-300 | 65-78 |
Spezifikations-Strecke
| Modell: horizontale axiale Pumpe der ZW-Reihen |
| Entladungs-Größe: 300mm~1300mm |
| Einlass-Größe: 300mm~1300mm |
| Kapazität: 800~13000m ³ /h |
| Kopf: 2~8m |
| Maximale Leistungsfähigkeit: 73% |
| NPSH: 0m~1m |
| Erlaubte maximale Teilchengröße: 20 Millimeter |
| Dichtungs-Art: Gleitringdichtung/dynamische Dichtung/Dichtungsring |
Struktur
| 1 | Antreibernuß | 8 | Verpackungsraum | 15 | Kopplung | 22 | RahmenÖldichtung | 29 | Füller |
| 2 | Dichtungsabdeckung | 9 | Lagerbasis | 16 | Kopplung | 23 | Senken Sie das Tragen der oberen Abdeckung | 30 | Dichtungsabdeckung |
| 3 | Gelenk | 10 | RahmenÖldichtung | 17 | Motor | 24 | Senken Sie das Tragen der unteren Abdeckung | 31 | Antreiber |
| 4 | Hülle | 11 | senken Sie Lager | 18 | Rundmutter | 25 | Verpackende Abdeckung | ||
| 5 | Welle | 12 | Basis | 19 | oberer Lagerdeckel | 26 | Düse | ||
| 6 | Ärmel | 13 | Bewegungsbasis | 20 | oberes Lager | 27 | Wassersiegelring | ||
| 7 | Pumpenkörper | 14 | Ölzeiger | 21 | Lagerfall | 28 | Pumpenabdeckung |
Eigenschaften
◆ mit hoher Leistungsfähigkeit und guter Antihohlraumbildungsleistung, wird sie verwendet, wenn man Flüssigkeit der hohen Temperatur ohne feste Partikel transportiert.
◆, das der korrosionsbeständige Grad vom Material der Teile, Temperatur des Getriebemediums abgehangen wird, ist ~+120℃.
Anwendung
1, chemische Industrie;
2, Industrie der synthetischen Faser;
3, Färberei;
4, Papierherstellungsindustrie;
5, Bauwesen;
6, Kunststoff- und Gummiindustrie;
