Produktdetails:
Zahlung und Versand AGB:
|
| Theorie: | Kreiselpumpe | Maximaler Fluss: | 364m 3 h |
|---|---|---|---|
| Maximaler Kopf: | 58M | Material: | Ätzendes Widerstand-Material |
| Kraftstoff: | Elektrisch | Farbe: | Kundenspezifische |
| Spannung: | 380V/660V/1140V | Struktur: | Einstufige Pumpe |
| Produktname: | Versenkbare Abwasser-Sumpf-Spülpumpe-versenkte Schlamm-Pumpe | ||
| Markieren: | vertical sump pump,vertical sewage pump |
||

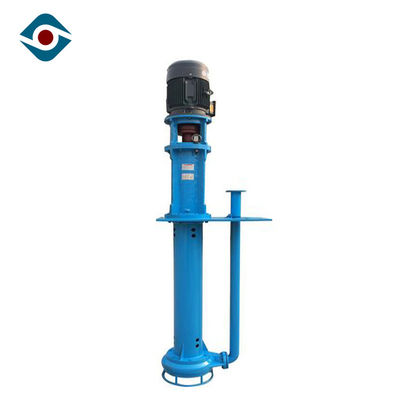

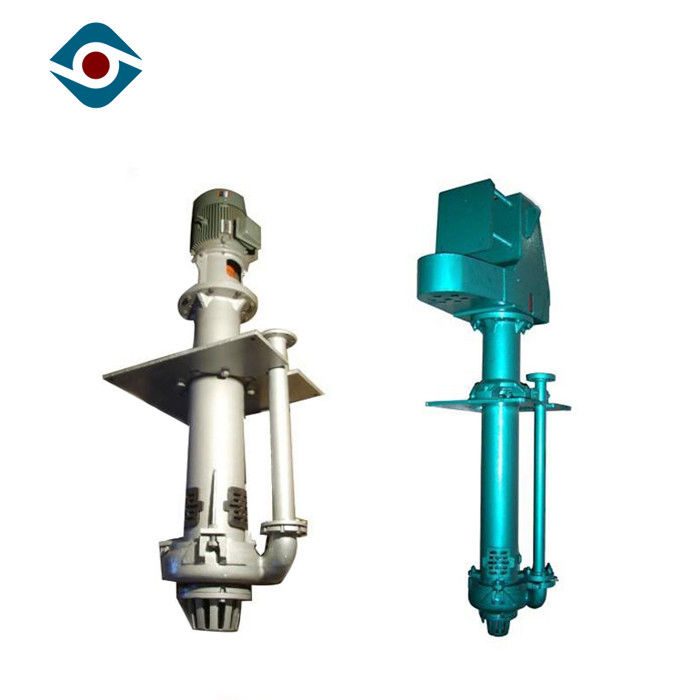

Industrielle lange Wellen-vertikale Schlamm-Pumpe/Sandpumpe für abschleifenden Schlamm-Sog
Produkt-Eigenschaften
Völlig Elastomer gezeichnet oder hartes Metall gepasst
Doppelter Saughalb offener Antreiber
Kein versenktes Lager oder Verpackung
Optionaler vertiefter Antreiber und Saugquirl verfügbar
MPV modelliert Eigenschaftsvolle Gummibedeckung für Korrosionsbeständigkeit
Kann in unzulängliche Saugaufgaben gelaufen werden
Parameter-Strecke
| Name | ZJL-Reihen vertikale Schlamm-Pumpe |
| Kopf | 4 | 60 m |
| Kapazität | 6 | 364m ³ /h |
| Entladungs-Größe | 40mm~200mm |
| Einlass-Größe | 50mm~250mm |
| Maximale Leistungsfähigkeit | 70% |
| NPSH | 1.4m~3.5m |
| Zulässige maximale Leistungsstärke | 315 Kilowatt |
| Durchmesser |
200mm~470mm |
Produkt-Beschreibung
sind vertikale Schlammpumpen der ZJL-Reihen Schlammpumpe des einzelnen Stadiums zentrifugale Einzelsaug. ZJL-Reihenpumpen stimmen mit Theorie von Zweiphasenflüssigkeiten überein und sie sind entsprechend dem Prinzip der Minderung des Gesamtverlustes entworfen. Geometrische Form seiner Flussdurchgangskomponenten ist für Flusszustand des Mediums passend. Auf diese Art wird der hydraulische Verlust unter Teilen, in denen Wirbel und das Auswirken auftreten, verringert, damit Abnutzung von Flussdurchgangskomponenten verringert wird; Wasser-Leistungsfähigkeit wird erhöht; Laufgeräusche und Erschütterung werden verringert. Hoch-Chrome-Legierung, die hohe Verschleißfestigkeit, Korrosionsbeständigkeit und Schlagzähigkeit hat, wird benutzt, damit Flussdurchgangskomponenten Nutzungsdauer verbessern.
Material
|
Beschreibung |
Standardmaterial |
Materielle Wahlen |
|
Welle |
Flussstahl 4140 |
Verfügbar auf Anfrage |
|
Lagergehäuse |
Roheisen |
|
|
Spalte |
Flussstahl |
|
|
Oberes Sieb |
Gummi |
Roheisen |
|
Senken Sie Sieb |
Roheisen |
|
|
Hintere Zwischenlage |
27% Chrome Weiß-Eisen |
|
|
Pumpen-Gehäuse |
27% Chrome Weiß-Eisen |
Gummi gezeichnetes weißes Eisen |
|
Antreiber |
27% Chrome Weiß-Eisen |
Gummi |
|
Abflussrohr |
Flussstahl |
Gummi gezeichnete Flussstahl-Zusammensetzung |
|
Einbauplatte |
Flussstahl |
|
Technischer Parameter
|
Modell
|
Klare Wasser-Leistung |
Unterstützungsmotor
|
|||||
|
Drehende Geschwindigkeit n |
Fluss Q |
Kopf H |
Wellenenergie PA |
Wirksamkeit η |
|||
| r/min | (m-³ /h) | m | Kilowatt | % | |||
|
150ZJL-A35 |
980 |
198 | 17,9 | 15,3 | 63,1 |
Y250M-6 V1 380V 37kw |
|
| 332 | 13,2 | 17,5 | 68,1 | ||||
| 364 | 12,1 | 18,0 | 66,8 | ||||
|
730 |
147 | 10,0 | 6,3 | 63,1 |
Y200L-8 V1 380V 15kw |
||
| 247 | 7,3 | 7,2 | 68,1 | ||||
| 271 | 6,7 | 7,4 | 66,8 | ||||
|
590 |
119 | 6,5 | 3,3 | 63,1 |
Y160L-10 V1 380V 11kw |
||
| 200 | 4,8 | 3,8 | 68,1 | ||||
| 219 | 4,4 | 3,9 | 66,8 | ||||
|
100ZJL-A36 |
1480 |
113 | 51,1 | 32,1 | 54,1 |
Y250M-4 V1 380V 55kw |
|
| 185 | 42,2 | 39,4 | 58,9 | ||||
| 239 | 34,1 | 45 .1 | 54,2 | ||||
|
970 |
76 | 22,9 | 9,6 | 54,1 |
Y200L1-6 V1 380V 18.5kw |
||
| 124 | 18,9 | 11,8 | 58,9 | ||||
| 160 | 15,3 | 13,5 | 54,2 | ||||
|
80ZJL-A33 |
1480 |
100 | 46,8 | 26,8 | 52,6 |
Y225M-4 V1 380V 45kw |
|
| 141 | 41,6 | 31,0 | 56,5 | ||||
| 157 | 36,5 | 33,2 | 52,3 | ||||
|
970 |
42 | 16,8 | 5,5 | 52,6 |
Y180L-6 V1 380V 15kw |
||
| 94 | 12,4 | 7,1 | 56,5 | ||||
| 122 | 8,4 | 8,7 | 52,3 | ||||
|
65ZJL-A38 |
1470 |
75 | 52,3 | 23,1 | 42,7 |
Y225S-4 V1 380V 37kw |
|
| 97 | 45,8 | 26,4 | 45,8 | ||||
| 120 | 43,4 | 28,8 | 45,6 | ||||
|
970 |
50 | 23,4 | 6,9 | 42,7 |
Y180L-6 V1 380V 15kw |
||
| 65 | 20,5 | 7,9 | 45,8 | ||||
| 80 | 19,4 | 8,6 | 45,6 | ||||
|
65ZJL-A30 |
1470 |
38 | 34,7 | 8,2 | 43,7 |
Y180M-4 V1 380V 18.5kw |
|
| 58 | 31,9 | 9,7 | 51,9 | ||||
| 98 | 26,0 | 13,4 | 51,7 | ||||
|
960 |
25 | 14,8 | 2,3 | 43,7 |
Y132M2-6 V1 380V 5.5kw |
||
| 38 | 13,6 | 2,7 | 51,9 | ||||
| 64 | 11,1 | 3,7 | 51,7 | ||||
|
50ZJL-A40 |
1470 |
31 | 58,3 | 16,5 | 29,9 |
Y200L-4 V1 380V 30kw |
|
| 47 | 51 | 19,1 | 34,1 | ||||
| 65 | 37,9 | 22,1 | 30,3 | ||||
|
970 |
21 | 25,4 | 4,9 | 29,9 |
Y160L-6 V1 380V 11kw |
||
| 31 | 22,2 | 5,5 | 34,1 | ||||
| 43 | 16,5 | 6,4 | 30,3 | ||||
|
50ZJL-A36 |
1470 |
36 | 42,7 | 15,7 | 31,2 |
Y200L-4 V1 380V 30kw |
|
| 63 | 37,8 | 18,7 | 39,4 | ||||
| 85 | 29,3 | 20,7 | 33,5 | ||||
|
970 |
24 | 19,1 | 4,7 | 31,2 |
Y160L-6 V1 380V 11kw |
||
| 42 | 16,9 | 5,6 | 39,4 | ||||
| 57 | 13,1 | 6,2 | 33,5 | ||||
|
50ZJL-A20
|
1440 |
17,1 | 10,7 | 1,4 | 34,9 |
Y112M-4 V1 380V 4kw |
|
| 24,7 | 9,2 | 1,6 | 38,6 | ||||
| 38,0 | 6,0 | 2,0 | 31,2 | ||||
|
910 |
10,8 | 4,3 | 0,4 | 34,9 |
Y90L-6 V1 380V 1.1kw |
||
| 15,6 | 3,7 | 0,4 | 38,6 | ||||
| 24,0 | 2,4 | 0,5 | 31,2 | ||||
|
40ZJL-A35
|
1470 |
23,7 | 42,9 | 12,8 | 27,3 |
Y180L-4 V1 380V 22kw |
|
| 42,3 | 34,3 | 13,7 | 33,8 | ||||
| 47,6 | 30,5 | 14,1 | 28,1 | ||||
|
970 |
15,8 | 19,2 | 3,8 | 27,3 |
Y160M-6 V1 380V 7.5kw |
||
| 28,3 | 15,3 | 4,1 | 33,8 | ||||
| 31,8 | 13,6 | 4,2 | 28,1 | ||||
|
40ZJL-A25
|
1440 |
10,1 | 21,5 | 2,3 | 26,1 |
Y132S-4 V1 380V 5.5kw |
|
| 18,4 | 19,0 | 2,6 | 36,6 | ||||
| 22,9 | 16,8 | 2,8 | 37,6 | ||||
|
910 |
6,6 | 9,2 | 0,6 | 26,1 |
Y90L-6 V1 380V 1.1kw |
||
| 12 | 8,1 | 0,7 | 36,6 | ||||
| 14,9 | 7,2 | 0,7 | 37,6 | ||||
|
40ZJL-A21
|
1440 |
9,5 | 17,0 | 1,6 | 27,9 |
Y112M-4 V1 380V 4.0kw |
|
| 20,3 | 15,3 | 2,0 | 42,4 | ||||
| 25,9 | 14,1 | 2,2 | 44,6 | ||||
|
910 |
6,0 | 6,8 | 0,4 | 27,9 |
Y90L-6 V1 380V 1.1kw |
||
| 12,8 | 6,1 | 0,5 | 42,4 | ||||
| 16,4 | 5,6 | 0,6 | 44,6 | ||||
