Produktdetails:
Zahlung und Versand AGB:
|
| Design: | Standardisierte chemische Pumpe | Q maximal: | m3 2040/h |
|---|---|---|---|
| H maximal: | 300 m | Farbe: | Kundenspezifische |
| Garantie: | 1 Jahr | Spannung: | 220V/380V/400V/415V/460V |
| Geschwindigkeit: | Bis 2800 U/min | ||
| Markieren: | industrial chemical pumps,pumps used in chemical industry |
||

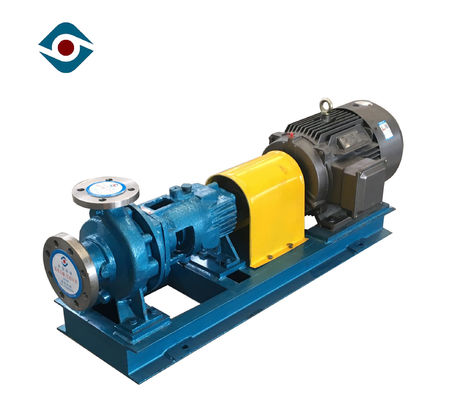

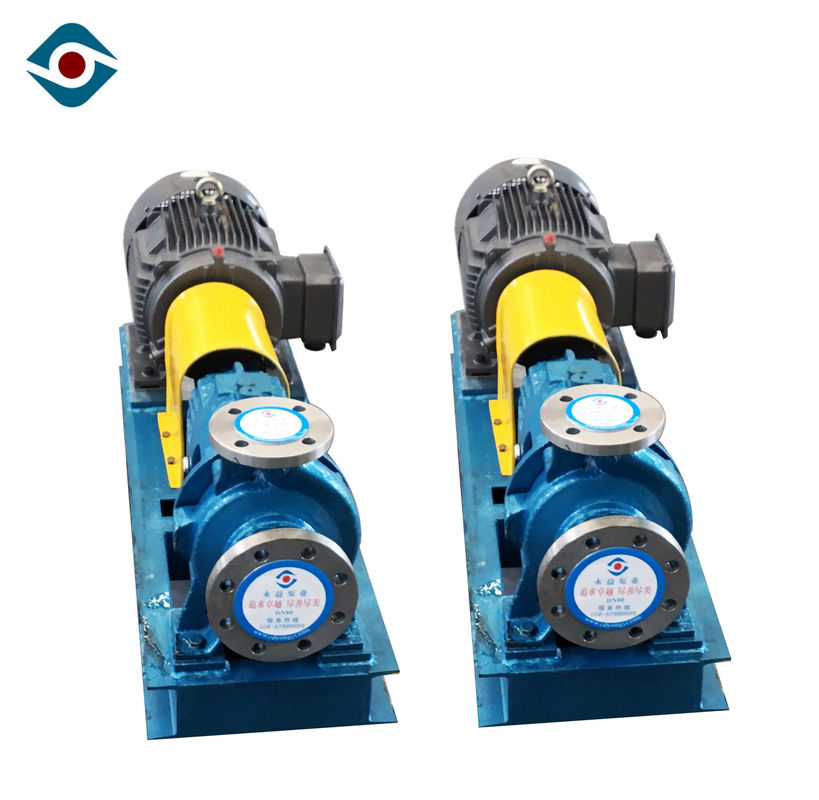

Standardisierte zentrifugale Massen-u. horizontale Chemikalien-Pumpen-Papierleistungsfähigkeits-einzelner Sog

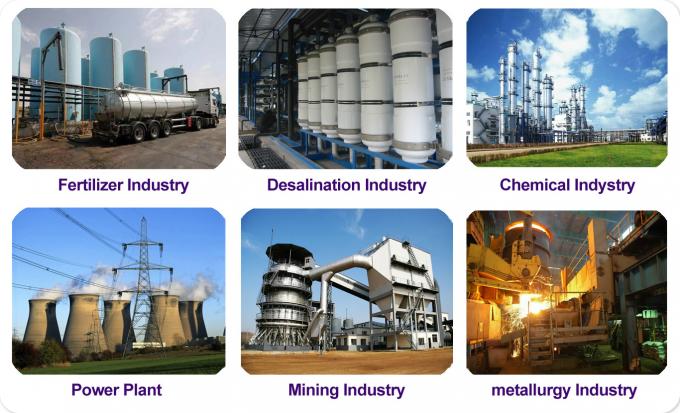

Anwendung
|
In den Raffinerien, in der petrochemischen Industrie, in der Kohlenverarbeitung und in der Technik der niedrigen Temperatur. |
|
In der chemischen Industrie, in der Faser und in den allgemeinen Verarbeitungsindustrien besonders in den Papier- und Massenindustrien, Zuckerindustrie. |
|
In der Wasserindustrie besonders Meerwasserentsalzungsanlagen. |
|
In Heizung und Klimaanlage ing. |
|
In den fossile und macht- Kernstationen. |
Produktübersicht
|
1. Pumpe des chemischen Prozesses der ZA-Reihen ist aufgeteilte spiralförmige Pumpe des einstufigen horizontalen Radialstrahls. |
|
2. Der Pumpenkörper wird durch Fuß gestützt |
|
3. Der Antreiber ist Einzelsaugradialstrahlantreiber. |
|
4. Flüssigkeit wird axial gesogen und entladen radial. |
|
5. Verpackungskasten wird mit kühlerem Adapter oder Heizungsadapter ausgerüstet. |
|
6. Dichtungsring, einzelne Gleitringdichtung und doppeltes mechanisches sealare angenommen für Wellendichtung |
|
7. Die Pumpe wird mit System Abkühlens, des Waschens und des Versiegelns flüssigem ausgerüstet. |
Struktur-Zeichnungen
| 102,00 | Pumpenkörper | 161,00 | Pumpenabdeckung | 183,00 | Stützfuß |
| 210,00 | Welle | 230,00 | Antreiber | 320,00 | Wälzlager |
| 320,01 | Wälzlager | 330,00 | Lagerklammer | 360,00 | Lagerdeckel |
| 360,01 | Lagerdeckel | 400,00 | Flache Dichtung | 400,01 | Flache Dichtung |
| 412,00 | O-Ring | 412,01 | O-Ring | 433,00 | Gleitringdichtung |
| 433,01 | Gleitringdichtung | 471,00 | Dichtungsabdeckung | 471,01 | Dichtungsabdeckung |
| 502,00 | Umkleidender Abnutzungsring | 502,01 | Umkleidender Abnutzungsring | 502,02 | Umkleidender Abnutzungsring |
| 503,00 | Antreiberabnutzungsring | 503,01 | Antreiberabnutzungsring | 507,00 | deflrctor |
| 507,01 | Ablenker | 524,00 | Ärmel | 524,01 | Ärmel |
| 638,00 | Konstant-Niveau-Öler | 644,00 | Schmieren des Ringes | 673,00 | Entlüftungsfilter |
| 710,00 | Rohr | 915,00 | Gewindeeinsatz | 922,00 | Antreibernuß |
| 923,00 | Lagernuß | 932,00 | Seegerring |
Ausrüstungsbeschreibung
Standard: EN 22858 (ISO 2858), ISO 5199
Entwurf: horizontal, einstufig
Bau: Zurückzug-herausentwurf
Umkleidender Entwurf: einzelnes Spiralgehäuse
Antreiber: geschlossen
Lagerschmierung: Fett- oder Ölschmierung
Installationsversionen: Grundplatte, Grundrahmen oder Stelzenmontage
