| Maximaler Fluss: | 1000m3/h | Maximaler Kopf: | 120M |
|---|---|---|---|
| Aussehen: | Kundenspezifische | Struktur: | Einzelnes Stadium |
| Spannung: | 380V | Andere Namen: | Saure Pumpe |
| Markieren: | high pressure chemical pump,electric chemical pump |
||

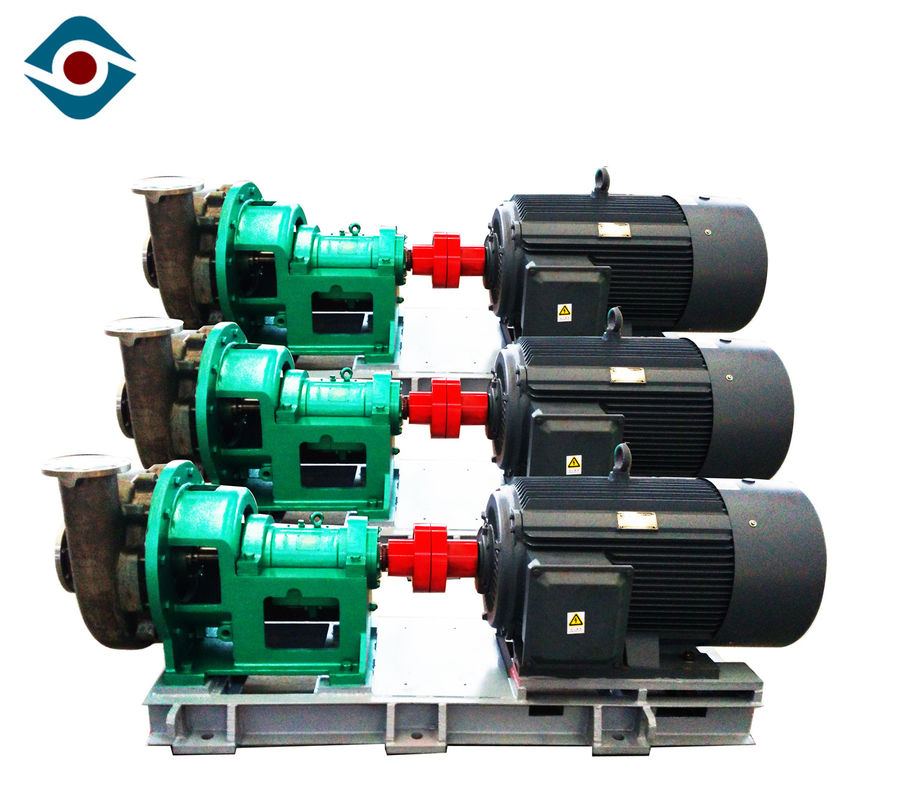

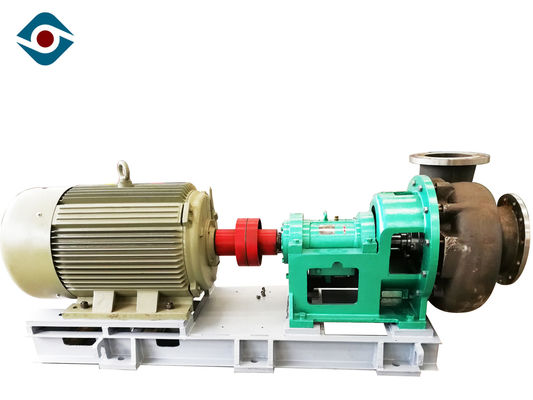

Duplexedelstahl-starke Schwefelsäure-Pumpe, säurebeständige chemische Pumpe
Struktur
Einzelnes Stadium, einzelner Sog, freitragende Art Chemikalienkreiselpumpe.
sind angebrachte und Mittellinie angebrachte Struktur des Fußes verfügbar; Aufgeteiltes Gehäuse des Radialstrahls.
Lager sind das justierbare Drehteil, das in das Lagergehäuse installiert ist.
Pumpenausgang auf einer Seite Gehäuse.
Gleitringdichtung wird als die Wellendichtung angenommen.
Direct verband nach Greiferart Koppelungen oder flexible Koppelungen.
Pumpen-Eigenschaft
Lager-Körper-Klammer
WD-Pumpenlager-Körperklammer ist Rahmenkonstruktion des Roheisens (HT200, HT250) mit genügender Starrheit und bestimmte Stoßdämpfung, seine Rolle ist, den Pumpenkörper und Lagerkörper zu stützen.
Lager-Körper
Der Lagerkörper ausgerüstet mit Wälzlagern für die Unterstützung der Radial- und axialen Kräfte der Pumpenwelle. Die WD-Pumpe wird mit zwei eckigen Kontaktkugellagern der einzelnen Reihe auf der Koppelungsseite ausgerüstet, um den axialen und Radialkräften zu widerstehen. Ein einzelnes Reihenzylinderrollenlager wird an der Pumpenseite angebracht, um Radialkräften zu widerstehen. Eine Halteplatte des Wassers 316L wird an der Vorderseite der Drüse des vorderen Lagers gesetzt, um zu verhindern, dass Medien oder andere Flüssigkeit das vordere Lager einträgt.
Struktur
| *1 | Feststellschraube | *8 | Vizeantreiberkammer | 15 | Vorderer Lagerdeckel | 22 | Ölwanne | *29 | Ärmel |
| 2 | Dichtung | 9 | O-Ring | *16 | Vorderes Lager | 23 | Anpassungsnuß | 30 | Wassersiegelring |
| *3 | Antreibernuß | *10 | Vizeantreiber | 17 | Lagerkörper | 24 | Justierschraube | 31 | Füller |
| 4 | O-Ring | *11 | Verpackungskammer | 18 | Lagerklammer | 25 | Lagerkörperklammer | 32 | O-Ring |
| *5 | Antreiber | 12 | O-Ring | *19 | Hinteres Lager | *26 | Achse | *33 | Schlüssel |
| *6 | Pumpenkörper | 13 | Spülwasserdüse | 20 | Hinterer Lagerdeckel | 27 | Schildabdeckung | ||
| 7 | O-Ring | 14 | Wasserhalteplatte | 21 | Schlüssel | 28 | Stopfbuchse |
Installations-Maß
