Produktdetails:
Zahlung und Versand AGB:
|
| Theorie: | Turbulenz | Maximaler Fluss: | 800m3 / h |
|---|---|---|---|
| Leiter: | 10~50m | Spannung: | 380V |
| Abtriebsflansch: | DN40-DN250 | Geschwindigkeit: | 1500rpm |
| Pumpen-Schutz: | IP44/IP54 | KY: | Turbulenzantreiberpumpe |
| Hervorheben: | Turbulenzantreiber-Unterseebootpumpen,wirbelartige Pumpe |
||

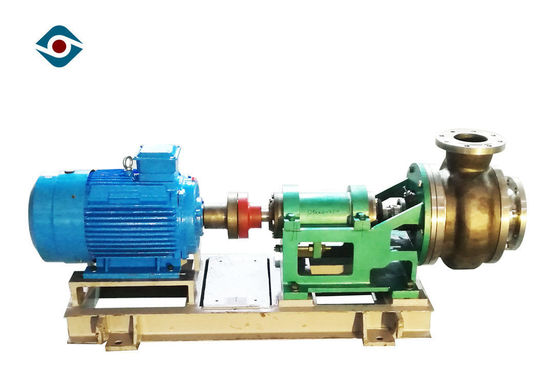

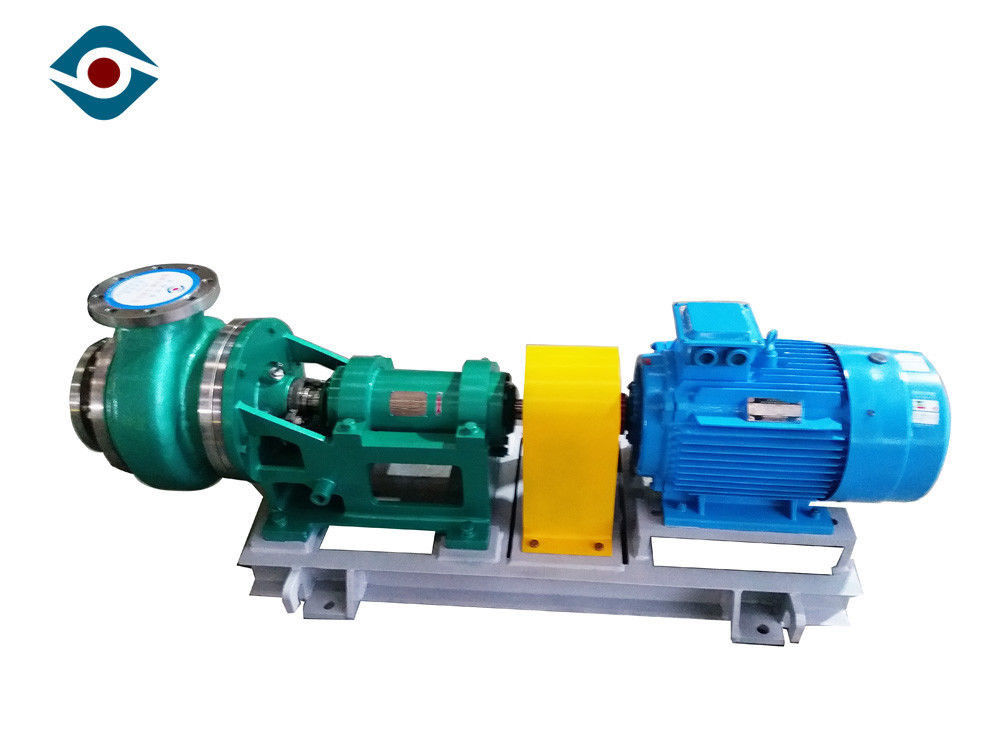

Messingantreiber-Zusatzpumpen-elektrischer chemischer Pumpen-Selbstschiess-zündsatz der turbulenz-380V
Produkteinführung
XWD-Reihenturbulenzpumpe hat hohe Sicherheit und Zuverlässigkeit, starke Vielseitigkeit und breiter Einsatzbereich. Gleichzeitig nimmt sie die gegenwärtige allgemeine Struktur, Klammerunterstützung, Vorder- und Rückseite Türeinstieg an. Instandzuhalten ist sehr sicher und bequem, mit preiswerterem auseinanderzubauen und.
XWD-Reihenturbulenzpumpe nimmt CAD-Modularitätsentwurf, Teilversammlung, mehr als 20 Modelle, nur 5 tragende Körper und das Tragen von Körperklammern an. Die Teile der gleichen Reihe haben große Austauschbarkeit. Die Einlass- und Ausgangflansche der Pumpe, die GB91131-2000PN1.6Mpa (16bar Standardflansch) annimmt, kann sie Flansch von verschiedenen Standards entsprechend Benutzeranforderungen auch benutzen.
XWD-Reihenturbulenzpumpe ist integrales Casting mit halb offenem Antreiber. Der Pumpenkörper nimmt breiten Flusskanal an, der die Pumpe anwendbar zu den Arbeitsbedingungen und zum Medium, das leicht geführt wird herstellt. Es ist für Medium, das hoher Rauminhalt ist, Hochviskositäts-, einfache Kristallisation besonders passend. Es hat hohe Leistungsfähigkeit und ausgezeichnete Antihohlraumbildungsleistung. Der Antreiber hat hintere Blätter, die das Axialschub verringern, die festen Partikel am Betreten des zusätzlichen Antreibers verhindern, die Abnutzung des zusätzlichen Antreibers verringern und die Nutzungsdauer des Antreibers ausdehnen können.
XWD-Reihenpumpen-Wellenrobben nehmen den Vizeantreiber + verpackende dynamische Dichtung, Einzelendgleitringdichtung, Rücken an Rückendoppelendgleitringdichtung, Reihendoppelendgleitringdichtung und die Patronendichtung an.
Technischer Parameter
|
Modell |
Trinkwasser-Leistung | ||||
|
Fluss (m-³ /h) |
Kopf (M) |
Drehende Geschwindigkeit (r/min) |
Leistungsfähigkeit (%) |
NPSHr (M) |
|
| 40XWD-250 | 8-20 | 15-27 | 1450 | 29 | 2,4 |
| 40XWD-315 | 10-30 | 25-40 | 1450 | 32 | 2,6 |
| 50XWD-250 | 30-50 | 15-28 | 1450 | 35 | 2,5 |
| 50XWD-315 | 30-50 | 25-40 | 1450 | 35 | 2,6 |
| 50XWD-400 | 30-50 | 38-60 | 1450 | 32 | 2,8 |
| 65XWD-250 | 50-80 | 15-25 | 1450 | 38 | 2,2 |
| 65XWD-315 | 50-80 | 25-40 | 1450 | 40 | 2,4 |
| 65XWD-400 | 50-80 | 38-60 | 1450 | 37 | 2,6 |
| 80XWD-250 | 80-120 | 15-25 | 1450 | 45 | 2,6 |
| 80XWD-315 | 80-120 | 22-38 | 1450 | 46 | 2,7 |
| 80XWD-400 | 80-120 | 35-55 | 1450 | 47 | 2,9 |
| 100XWD-250 | 120-180 | 10-20 | 1450 | 51 | 2,7 |
| 100XWD-315 | 120-180 | 18-35 | 1450 | 52 | 2,8 |
| 100XWD-400 | 120-180 | 35-50 | 1450 | 54 | 2,8 |
| 125XWD-250 | 180-250 | 10-20 | 1450 | 55 | 2,9 |
| 125XWD-315 | 180-250 | 18-35 | 1450 | 57 | 3,1 |
| 125XWD-400 | 180-250 | 35-50 | 1450 | 60 | 3,2 |
| 150XWD-315 | 250-350 | 20-35 | 1450 | 62 | 3,2 |
| 150XWD-400 | 250-350 | 32-50 | 1450 | 65 | 3,2 |
| 300XWD-315 | 350-650 | 20-30 | 1450 | 65 | 3,3 |
| 200XWD-400 | 650-650 | 28-45 | 1450 | 67 | 3,3 |
| 250XWD-400 | 450-750 | 28-45 | 1450 | 69 | 3,3 |
Anwendung
|
♦ ZentralheizungssystemWasserversorgung und Kanalisation |
|
♦ Eisen- und Stahlmetallurgieunternehmen |
|
♦ Papiermühlen |
|
♦ Erdölchemikalienraffinerien |
|
♦ Ölfelder |
|
♦ Bau von Wärmekraftwerken und von Kraftwerken |
|
♦ Flughäfen, chemische Fabriken |
|
♦ Textilmühlen, Zuckerfabriken |
|
♦ Chemiefabriken, Kraftwerke |
|
♦ Bergwerke |
|
♦ Ackerlandentwässerungsbewässerung und -Wasserbau. |
Operations-Daten
| Modell | XWD-Reihenturbulenzpumpe |
| Druck | 1.6MPa |
| Kapazität | 8~750m ³ /h |
| Kopf | 69% |
| Maximale Leistungsfähigkeit | 2.4m~3.3m |
| NPSH | bis zu 1500kg |
| Pumpen-Gewicht | 1450r/min |
| U/min | 1450r/min |
| Leistungsstärke | 250KW |
| Temperatur | -50℃-130℃ |
Struktur
|
1 |
vordere Abdeckung |
8 |
Ausspülen der Düse |
15 |
hinteres Lager |
22 |
Lagerkörperklammer |
29 |
O-Ring |
|
2 |
Abnutzung-widerstehen Sie Platte |
9 |
Stopfbuchse |
16 |
hinterer Lagerdeckel |
23 |
vorderes Lager |
30 |
O-Ring |
|
3 |
Antreiber |
10 |
vorderer Lagerdeckel |
17 |
hintere Öldichtungsdrüse |
24 |
RahmenÖldichtung |
31 |
Schlüssel |
|
4 |
Pumpenkörper |
11 |
Lagerkörperklammer |
18 |
Schlüssel |
25 |
vordere Öldichtungsdrüse |
32 |
Antreibernuß |
|
5 |
Vizeantreiberkammer |
12 |
Lagerkörper |
19 |
RahmenÖldichtung |
26 |
Füller |
33 |
schließen Sie Schraube zu |
|
6 |
Vizeantreiber |
13 |
Tragen |
20 |
Anpassungsnuß |
27 |
Wassersiegelring |
|
|
|
7 |
Verpackungsraum |
14 |
Ölleitblechwanne |
21 |
Justierschraube |
28 |
Ärmel |
Nach Service
1. Programmverfolgung ist getanes fristgerechtes.
2. Stellen Sie einjährige Garantie der Kunden zur Verfügung, um sich der Maschinenarbeit gut zu vergewissern.
3. Vorschläge und alle mögliche Kommentare u. Reflexion vom Kunden würden in der Priorität behandelt.
FAQ
1. Q: Sind Sie ein Hersteller oder Handelsgesellschaft?
A: Wir sind ein Hersteller, der im Jahre 1995 hergestellt werden, Berufshersteller der Chemikalieprozesspumpe und energiesparender Mischer mit mehr als 20-jähriger Erfahrung.
2. Q: Was ist Ihre Lieferfrist?
A: Der Reihenauftrag wird innerhalb 40 Werktage versendet, nachdem man Ablagerung empfangen hat.
3. Q: Was ist Ihre Garantieservice-Politik?
A: 12 Monate für alle Produkte und Garantie einiger Produkte ist 24months.
4. Q: Welche Informationen, die ich für Zitat anbieten muss?
A: Medium: __________pH: ______
Dichte: _____Temperatur: _______
Kapazität/Fluss: ________m3-/hkopf: _________m
Spannung: ____________V Frequenz: _________Hz
Energie: _____________KW
5. Q: Was ist Ihre minimale Quantität?
A: Ein Satz wird auch zu uns begrüßt.
