Produktdetails:
Zahlung und Versand AGB:
|
| Maximaler Fluss: | 1000m3/h | Maximaler Kopf: | 120M |
|---|---|---|---|
| Marke: | Chengdu-yongyi | Wellendichtung: | Gleitringdichtung und Verpackung |
| Schlüsselwörter: | Industrielle zentrifugale chemische Pumpe | Andere Namen: | Horizontale chemischer Prozess-Pumpe |
| Hervorheben: | chemische Hochdruckpumpe,elektrische chemische Pumpe |
||

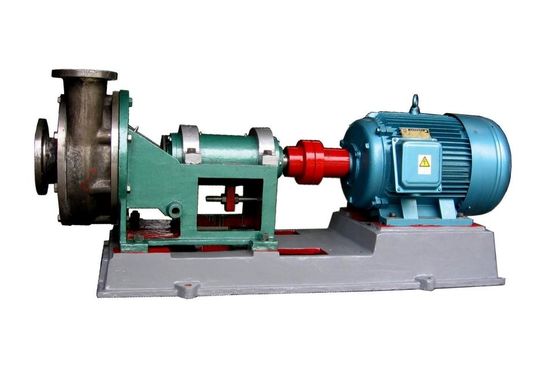

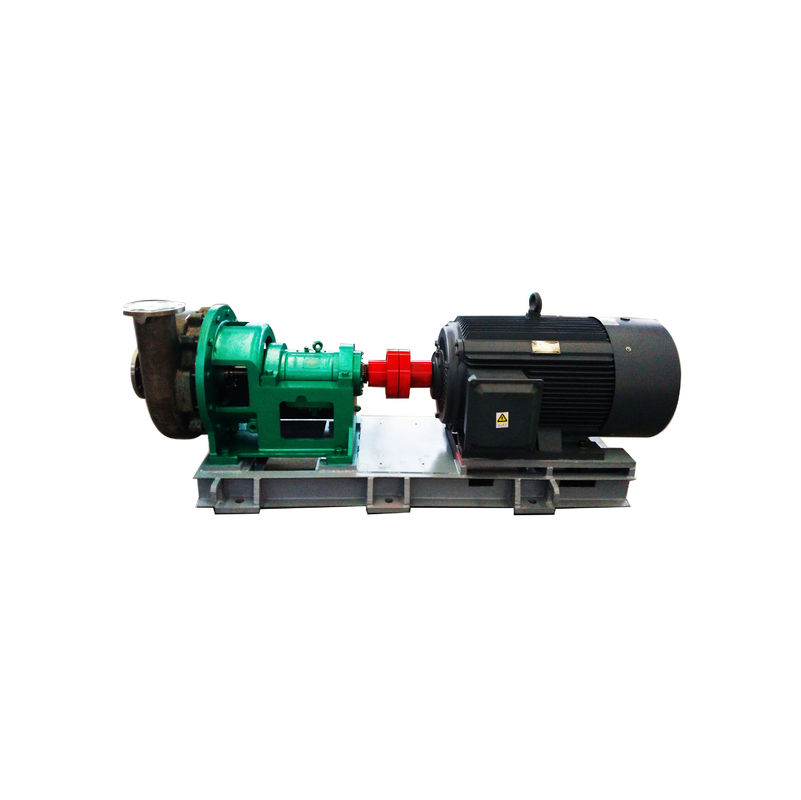

Industrielle chemischer Prozess-Hochdruckpumpen-horizontale beständige Kreiselpumpe
Struktur-Eigenschaft
1. Radialstrahlspalte, hintere Tür, Spiralenkreiselpumpe des einzelnen Stadiums einzelne Saug
5. Der Lagerkörper wird mit Fett oder Öl geschmiert
Einsatzbereiche:
1) organische und anorganische Säuren wie Salpetersäure, Schwefelsäure, Salzsäure und Phosphorsäure.
2) Natriumhydroxid oder Natriumkarbonat, alkalische Lösung etc.
3) Salzlösung.
4) flüssige petrochemische Produkte, organische Verbindungen und andere ätzende Rohstoffe und Produkte.
Antreiber-Art
WD-Reihen korrosionsbeständige und haltbare horizontale Kreiselpumpen sind in den verschiedenen Antreiberformen, wie geschlossenem Antreiber, halb offenem Antreiber, offenem Antreiber und wirbelndem Antreiber, abhängig von dem Medium verfügbar. Weit verbreitet in den verschiedenen Funktionsmedien wie Partikelsuspendierungen, Bandfasern und kleinen Mengen Gas.
Geschlossener Antreiber und halb offener Antreiber sind für Mediumzustände Größe des kleinen Rauminhalts und des Teilchens passend. Offener Antreiber ist für Kristallisationsmedium passend. Der wirbelnde Antreiber ist für Medium mit hohem Rauminhalt und hoher Körnigkeit passend.
| 1 | Feststellschraube | 2 | Antreibernuß |
| 3 | Pumpenkörper | 4 | Antreiber-Turbulenzantreiber des nahen Antreibers des Antreibers halb offenen offener |
| 5 | Vizeantreiberkammer | 6 | Vizeantreiber |
| 7 | Verpackungskammer | 8 | Welle |
Technischer Parameter
|
Modell |
Trinkwasser-Leistung |
||||||
|
Fluss (m3/h) |
Kopf (M) |
Geschwindigkeit (r/min) |
Maximum Leistungsfähigkeit (%) |
NPSH (NPSHr) m |
Pumpenhauptgewicht Kilogramm |
Wellenkomponente |
|
|
40WD-250 |
8-20 |
15-28 |
1450 |
39 |
0,6 |
141 |
45 |
|
40WD-310 |
8-40 |
23-42 |
1450 |
45 |
1 |
257 |
55 |
|
40WD-350 |
8-45 |
35-54 |
1450 |
37 |
1 |
271 |
55 |
|
50WD-250 |
10-30 |
15-28 |
1450 |
40 |
0,7 |
146 |
45 |
|
50WD-310 |
15-60 |
25-42 |
1450 |
45 |
1,1 |
262 |
55 |
|
50WD-350 |
15-70 |
35-54 |
1450 |
50 |
1,1 |
286 |
55 |
|
50WD-400 |
20-75 |
50-75 |
1450 |
45 |
1,1 |
483 |
70 |
|
65WD-250 |
30-70 |
15-28 |
1450 |
48 |
1,1 |
149 |
45 |
|
65WD-310 |
30-90 |
25-40 |
1450 |
57 |
1,4 |
274 |
55 |
|
65WD-350 |
40-100 |
35-54 |
1450 |
59 |
1,5 |
280 |
55 |
|
65WD-400 |
50-120 |
45-75 |
1450 |
55 |
1,7 |
495 |
70 |
|
65WD-450 |
50-120 |
70-95 |
1450 |
52 |
1,7 |
524 |
70 |
|
80WD-250 |
70-100 |
15-25 |
1450 |
61 |
1,5 |
153 |
45 |
|
80WD-310 |
70-120 |
25-40 |
1450 |
62 |
1,7 |
288 |
55 |
|
80WD-350 |
70-160 |
35-52 |
1450 |
65 |
2,0 |
295 |
55 |
|
80WD-400 |
70-160 |
50-75 |
1450 |
62 |
2,0 |
500 |
70 |
|
80WD-450 |
70-160 |
70-95 |
1450 |
60 |
2,0 |
539 |
70 |
|
100WD-310 |
100-150 |
20-38 |
1450 |
65 |
1,9 |
293 |
55 |
|
100WD-350 |
100-220 |
35-50 |
1450 |
65 |
2,5 |
299 |
55 |
|
100WD-400 |
100-220 |
40-72 |
1450 |
65 |
2,5 |
529 |
70 |
|
125WD-310 |
120-260 |
18-36 |
1450 |
67 |
2,8 |
304 |
55 |
|
125WD-350 |
120-300 |
35-50 |
1450 |
68 |
3,2 |
307 |
55 |
|
125WD-400 |
140-350 |
45-70 |
1450 |
70 |
3,4 |
559 |
70 |
|
125WD-450 |
150-360 |
65-90 |
1450 |
67 |
3,6 |
741 |
80 |
|
150WD-310 |
200-400 |
18-35 |
1450 |
72 |
3,8 |
332 |
55 |
|
150WD-350 |
200-450 |
15-48 |
1450 |
75 |
4,2 |
333 |
55 |
|
150WD-400 |
200-450 |
40-65 |
1450 |
73 |
4,2 |
597 |
70 |
|
150WD-450 |
200-500 |
60-80 |
1450 |
67 |
4,5 |
753 |
80 |
|
200WD-350 |
300-600 |
28-47 |
1450 |
79 |
5 |
583 |
70 |
|
200WD-430 |
300-650 |
50-65 |
1450 |
75 |
5,2 |
765 |
80 |
|
250WD-350 |
400-900 |
26-45 |
1450 |
79 |
6,5 |
850 |
80 |
|
250WD-430 |
400-900 |
50-61 |
1450 |
75 |
6,5 |
910 |
90 |
Struktur
| *1 | Feststellschraube | *8 | Vizeantreiberkammer | 15 | Vorderer Lagerdeckel | 22 | Ölwanne | *29 | Ärmel |
| 2 | Dichtung | 9 | O-Ring | *16 | Vorderes Lager | 23 | Anpassungsnuß | 30 | Wassersiegelring |
| *3 | Antreibernuß | *10 | Vizeantreiber | 17 | Lagerkörper | 24 | Justierschraube | 31 | Füller |
| 4 | O-Ring | *11 | Verpackungskammer | 18 | Lagerklammer | 25 | Lagerkörperklammer | 32 | O-Ring |
| *5 | Antreiber | 12 | O-Ring | *19 | Hinteres Lager | *26 | Achse | *33 | Schlüssel |
| *6 | Pumpenkörper | 13 | Spülwasserdüse | 20 | Hinterer Lagerdeckel | 27 | Schildabdeckung | ||
| 7 | O-Ring | 14 | Wasserhalteplatte | 21 | Schlüssel | 28 | Stopfbuchse |
FAQ
1. Q: Sind Sie ein Hersteller oder Handelsgesellschaft?
A: Wir sind ein Hersteller, der im Jahre 1995 hergestellt werden, Berufshersteller der Chemikalieprozesspumpe und energiesparender Mischer mit mehr als 20-jähriger Erfahrung.
2. Q: Was ist Ihre Lieferfrist?
A: Der Reihenauftrag wird innerhalb 40 Werktage versendet, nachdem man Ablagerung empfangen hat.
3. Q: Was ist Ihre Garantieservice-Politik?
A: 12 Monate für alle Produkte und Garantie einiger Produkte ist 24months.
4. Q: Welche Informationen, die ich für Zitat anbieten muss?
A: Medium: __________pH: ______
Dichte: _____Temperatur: _______
Kapazität/Fluss: ________m3-/hkopf: _________m
Spannung: ____________V Frequenz: _________Hz
Energie: _____________KW
5. Q: Was ist Ihre minimale Quantität?
A: Ein Satz wird auch zu uns begrüßt.
