Flussstrecke: | 2000 m3/h | Maximaler Kopf: | 160 m |
---|---|---|---|
Laufrad: | Geschlossen | Typ: | Blatt-Pumpe |
Temperaturbereich: | 20° C bis 200° C | U/min: | 500 bis 3600 |
Hervorheben: | Pumpen des industriellen Prozesses,Chemische Förderpumpen |

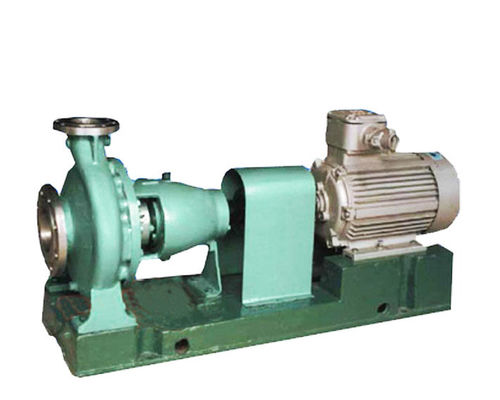

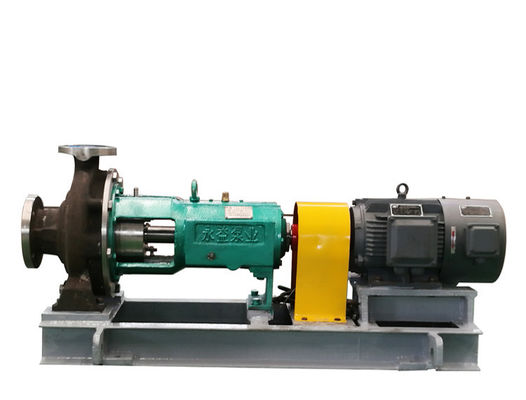

Horizontale zentrifugale chemische beständige Prozesspumpe PTFE gezeichnet für Übergangssäure-Flüssigkeit
Pumpen-Entwurf
Diese Pumpe des chemischen Prozesses der Reihe ist, Radialstrahlspalte, Spiralgehäusepumpen horizontal. Sie ist entworfenes Accoring zum Standard-GB/T5656. Der Antreiber ist inblock geworfener geschlossener Antreiber, kann gut angepasst die Arbeitsbedingung. Rückseite ziehen Entwurf ermöglicht, den Rotor zu entfernen aus, ohne die Rohrleitungen zu stören. Wenn eine Distanzscheibenkoppelung benutzt wird, muss der Motor nicht von der Grundplatte entfernt werden. Die Wellen, die Ärmel, die Lager und die Lagerbetten sind identisch in und für vielen Pumpengrößen austauschbar.
Installations-Maß
Produkt-Zusammenfassung
1) Pumpe chemischen Prozesses CZ nimmt integrales Casting geschlossenen Antreiber an, der starke Anpassungsfähigkeit zu den Arbeitsbedingungen, zur hohen Leistungsfähigkeit und zur optimalen Hohlraumbildungsleistung hat. Der Antreiber hat hinteres Blatt, oder Balancenloch, das Axialschub- und Dichtungskammerdruck verringern kann, dehnen die Nutzungsdauer des Lagers aus.
2) Der steife Entwurf der Pumpenwelle nimmt zylinderförmige Rolle und einen Satz Schräglager, die größere Radiallast und axiale Last tragen können, an und verstärkt die Gesamtstarrheit der Pumpenwelle. Gleichzeitig tut der Antreiber die Kontrolle und die Korrektur der statischen Balance. Die Pumpe läuft mit der niedrigen Erschütterung, lärmarm, die zur Nutzungsdauer von Wellendichtungen und -lager sehr nützlich ist
Modell und Parameter
Modell | Nenndrehzahl n=2900r/min | Bewertetes Speedn=1450r/min | |||||||||||||
Antreiber |
Kapazität Q (m3/h) |
Kopf H (m) |
Relative Dichte ρ=1.00 | Relative Dichte ρ=1.84 | Antreiber |
Kapazität (m3/h) |
Kopf H (m) |
Relative Dichte ρ=1.00 |
Relative Dichte ρ=1.84 |
||||||
Leistungsstärke und Modell | Leistungsstärke und Modell | ||||||||||||||
Kilowatt | Kilowatt | Kilowatt | Kilowatt | ||||||||||||
YCZ80/250 | D | 150 | 55 | 37 | 200L2-2 | 75 | 280S-2 | E | 70 | 11 | 5,5 | 132S-4 | 7,5 | 132M-4 | |
X | 140 | 50 | 30 | 200L1-2 | |||||||||||
E | 130 | 47 | 55 | 250M-2 | |||||||||||
YCZ80/315 | A | 200 | 130 | 110 | 315S-2 | 185 | 315L-2 | A | 100 | 32 | 15 | 160L-4 | 30 | 200L-4 | |
B | 190 | 125 | B | 95 | 30 | ||||||||||
M | 180 | 120 | 90 | 280M-2 | 160 | 315L1-2 | C | 85 | 24 | 11 | 160M-4 | 18,5 | 180M-4 | ||
N | 170 | 110 | 75 | 280S-2 | D | 70 | 18 | 7,5 | 132M-4 | 15 | 160L-4 | ||||
C | 160 | 100 | 132 | 315M-2 | |||||||||||
X | 150 | 90 | 110 | 315S-2 | |||||||||||
D | 140 | 80 | 55 | 250M-2 | 90 | 280M-2 | |||||||||
YCZ80/400 | A | 105 | 52 | 30 | 200L-4 | 55 | 250M-4 | ||||||||
B | 100 | 50 | 55 | 250M-4 | |||||||||||
C | 90 | 44 | 45 | 225M-4 | |||||||||||
D | 80 | 38 | 18,5 | 180M-4 | 37 | 225S-4 | |||||||||
E | 75 | 30 | 15 | 160L-4 | 30 | 200L-4 | |||||||||
YCZ100/200 | A | 230 | 45 | 45 | 225M-2 | 75 | 280S-2 | A | 115 | 11 | 7,5 | 132M-4 | 11 | 160M-4 | |
B | 210 | 40 | 37 | 200L2-2 | 55 | 250M-2 | B | 100 | 10 | 5,5 | 132S-4 | ||||
C | 180 | 32 | 22 | 180M-2 | 45 | 225M-2 | C | 90 | 8 | 4 | 112M-4 | 7,5 | 132M-4 | ||
D | 150 | 25 | 37 | 200L2-2 | D | 80 | 6 | 3 | 100L2-4 | 5,5 | 132S-4 | ||||
YCZ100/250 | A | 280 | 75 | 90 | 280M-2 | 160 | 315L1-2 | A | 130 | 20 | 15 | 160L-4 | 22 | 180L-4 | |
B | 260 | 70 | 75 | 280S-2 | 132 | 315M-2 | B | 125 | 16 | 11 | 160M-4 | 18,5 | 180M-4 | ||
M | 240 | 65 | 75 | 280S-2 | 110 | 315S-2 | C | 120 | 14 | 15 | 160L-4 | ||||
C | 220 | 60 | 55 | 250M-2 | 110 | 315S-2 | D | 100 | 10 | 7,5 | 132M-4 | 11 | 160M-4 | ||
N | 200 | 52 | 45 | 225M-2 | 90 | 280M-2 | |||||||||
D | 175 | 45 | 37 | 200L2-2 | 75 | 280S-2 | |||||||||
YCZ100/315 | A | 270 | 135 | 160 | 315L1-2 | A | 130 | 32 | 22 | 180L-4 | 37 | 225S-4 | |||
B | 260 | 128 | 132 | 315M-2 | B | 120 | 30 | 18,5 | 180M-4 | 30 | 200L-4 | ||||
M | 250 | 120 | C | 100 | 26 | 15 | 160L-4 | ||||||||
N | 230 | 112 | 110 | 315S-2 | 185 | 315L-2 | D | 90 | 21 | 11 | 160M-4 | 18,5 | 180M-4 | ||
C | 220 | 105 | |||||||||||||
X | 210 | 95 | 90 | 280M-2 | 160 | 315L1-2 | |||||||||
D | 190 | 85 | 75 | 280S-2 | 132 | 315M-2 |
Leistungs-Kurve
Unser Service
* alle Untersuchung wird innerhalb 8 Arbeitsstunden geantwortet
*Professional Pumpenproduzent, mit Designteam.
* alle Waren werden verpackt mit Standardexportholzetui (Nichträucherung)
*Fast Nachservice
