| Fluss: | 4 | 3000 m-³ /h | Maximaler Kopf: | 130 M |
|---|---|---|---|
| Farbe: | Kundenspezifische | Theorie: | Schlammpumpe |
| Hervorheben: | horizontale zentrifugale Schlammpumpe,industrielle Schlammpumpe |
||

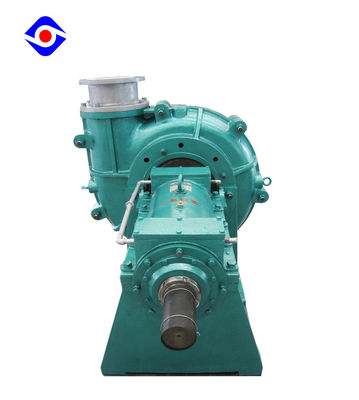

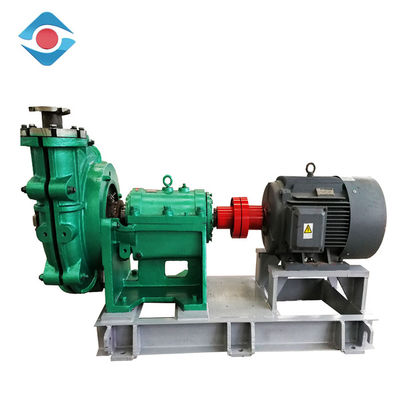

Kundengebundene horizontale Spalten-Fall-Schlamm-Hochleistungspumpe für das Bergbausandkies-Ausbaggern
Parameter-Strecke
| Kopf | 10 | 130 m |
| Kapazität | 4 | 3000 m-³ /h |
| Entladungs-Größe | 20mm~350mm |
| Einlass-Größe | 32mm~400mm |
| Maximale Leistungsfähigkeit | 70% |
| NPSH | 0m~3m |
| Zulässige maximale Leistungsstärke | 315 Kilowatt |
| Durchmesser | 200mm~470mm |
Funktions-Prinzip
Die Hauptverschleißteile der Schlammpumpe sind der Antreiber und das Pumpengehäuse, der Antreiber ist in der Pumpenwelle und im Primärantrieb, der in ein Ganzes angeschlossen wird. Die Antreiberblätter zwingen die Flüssigkeit, um sich zu drehen. Gleichzeitig fließt der Fluss der Flüssigkeit von der Mitte zum Rand des Antreibers unter die Aktion der Trägheitskraft aus dem Antreiber heraus an der hohen Geschwindigkeit, in die Druckkammer, und durch den Diffusor, zum sie dann zu entladen, wird dieser Prozess den Druckwasserprozeß genannt. Am Wasserflussrand des Antreibers, wird ein Tiefdruckgebiet in der Mitte des Antreibers gebildet. Wenn es genügend Vakuum hat, kommt die Flüssigkeit den Antreiber durch die Unterdruckkammer unter den Saugstoßdruck (normalerweise Atmosphärendruck), der den Absorptionsprozeß genannt wird. Während der Antreiber sich ununterbrochen dreht, wird die Flüssigkeit und inhaliert ununterbrochen entladen, um ununterbrochene Arbeit zu bilden.
Technischer Parameter
|
Modell |
Klare Wasser-Leistung |
||||
|
Fluss Q
|
Kopf |
Drehende Geschwindigkeit n |
Wellenenergie (Pa) |
Wirksamkeit η |
|
|
(m-³ /h) |
m |
r/min |
Kilowatt |
% |
|
|
300ZJ (G) - I-A |
704-2333 |
30.6-80 |
490-980 |
135-505 |
66-81 |
|
250ZJ (G) - I-A |
405-1480 |
29.1-128.7 |
730-980 |
58.3-652 |
54-76.9 |
|
200ZJ (G) - I-A |
256-976 |
28-133.7 |
730-980 |
60.3-448.1 |
50-79.6 |
|
150ZJ (G) - I-A |
164-600 |
19.4-91.2 |
730-980 |
15.8-161.5 |
46.1-74.6 |
|
100ZJ (G) - I-A |
86-360 |
16-100.2 |
980-1480 |
6.7-105.5 |
58.7-70.4 |
|
80ZJ (G) - I-A |
60-242 |
15.7-109.8 |
980-1480 |
5.5-115.9 |
38.8-66.7 |
|
65ZJ (G) - I-A |
28-69 |
11.2-34.8 |
960-1460 |
1.7-10.8 |
54.2-63.5 |
|
50ZJ (G) - I-A |
31-111 |
34.3-110.7 |
970-1480 |
9.7-66.9 |
12.2-45.1 |
|
40ZJ (G) - I-A |
9-23 |
9.1-44.6 |
1400-2900 |
0.3-4.7 |
33.2-52.4 |
Struktur
Eigenschaft
Anwendung
1) verwendet in der Konzentrationsanlage, um Konzentratschlamm und -rückstände zu transportieren
2) verwendet, um Medium in der Kohlenanlage zu transportieren
3) verwendet, um Schlamm zu transportieren, der einfach, an der hohen Temperatur in der Aluminiumanlage zu kristallisieren ist
4) verwendet, um Schlamm in der Zementfabrik zu transportieren
Installations-Maß
Einzelne Basis
Teilen der Basis
